Тестирование ЦОД с помощью нагрузочных модулей
Проверяем готовность инженерной инфраструктуры ЦОД под реальную тестовую нагрузку до ввода ИТ-оборудования в эксплуатацию. Масштаб нагрузки определяется программой испытаний, доступным U-пространством в стойках и схемой электропитания объекта. Это актуально не только на этапе ввода, но и для регулярной проверки работающего ЦОД при дальнейшем росте нагрузки.
В одном из реализованных проектов для нового крупного ЦОД нагрузка формировалась до 12 кВт на шкаф. Мы используем этот опыт как практическую базу для новых объектов, сохраняя анонимность заказчика.
⚠️ Почему регулярное тестирование особенно важно
Если ЦОД сегодня не нагружен более чем на 80%, владелец объекта не видит полной картины того, как системы электропитания, распределения мощности, резервирования и охлаждения поведут себя при дальнейшем росте ИТ-нагрузки. Регулярное тестирование с помощью нагрузочных модулей помогает заранее выявить узкие места и подготовить инженерную инфраструктуру к следующему этапу загрузки.
Калькулятор ориентировочной стоимости
Калькулятор показывает ориентировочную стоимость услуги тестирования ЦОД на основе количества нагрузочных модулей и срока оказания услуги. Базовая ставка составляет 120 000 тг за модуль и включает период до 14 дней.
Минимальный объём расчёта — 6 модулей. Для значений выше диапазона ползунка можно ввести число вручную.
Стоимость до 14 дней не меняется. За каждый следующий день начисляется дополнительная ставка на каждый модуль.
Дальнейшее количество модулей будет ожидать поступления на склад.
📍 Важно: стоимость включает доставку и сопровождение только в пределах Алматы. При доставке за пределы Алматы транспортные расходы и командировочные сотрудников рассчитываются дополнительно.
По стойкам: ориентировочный расчёт выполнен исходя из стандартной серверной стойки 42U и высоты одного нагрузочного модуля 4U. Фактическое размещение зависит от конфигурации стойки, наличия PDU, кабельного пространства и резервных U.
Если нужна только аренда нагрузочных модулей без полного сервисного сопровождения, свяжитесь с нами для отдельного расчёта.
Что входит в услугу
Vicom Plus предоставляет услугу тестирования ЦОД с помощью нагрузочных модулей под ключ. Мы берём на себя не только поставку оборудования на площадку, но и весь рабочий цикл на объекте, чтобы команда заказчика могла сосредоточиться на самой программе испытаний и анализе результатов.
- Привезём нагрузочные модули на объект заказчика в любой регион Казахстана.
- Установим модули в серверные шкафы с учётом доступного пространства и схемы тестирования.
- Подключим оборудование к внутристоечным PDU и выполним проверку корректности соединений.
- Запустим нагрузку по согласованной программе и будем сопровождать испытания столько, сколько потребуется.
- После завершения испытаний самостоятельно отключим, деинсталлируем и вывезем оборудование с объекта.
Технические характеристики нагрузочных модулей

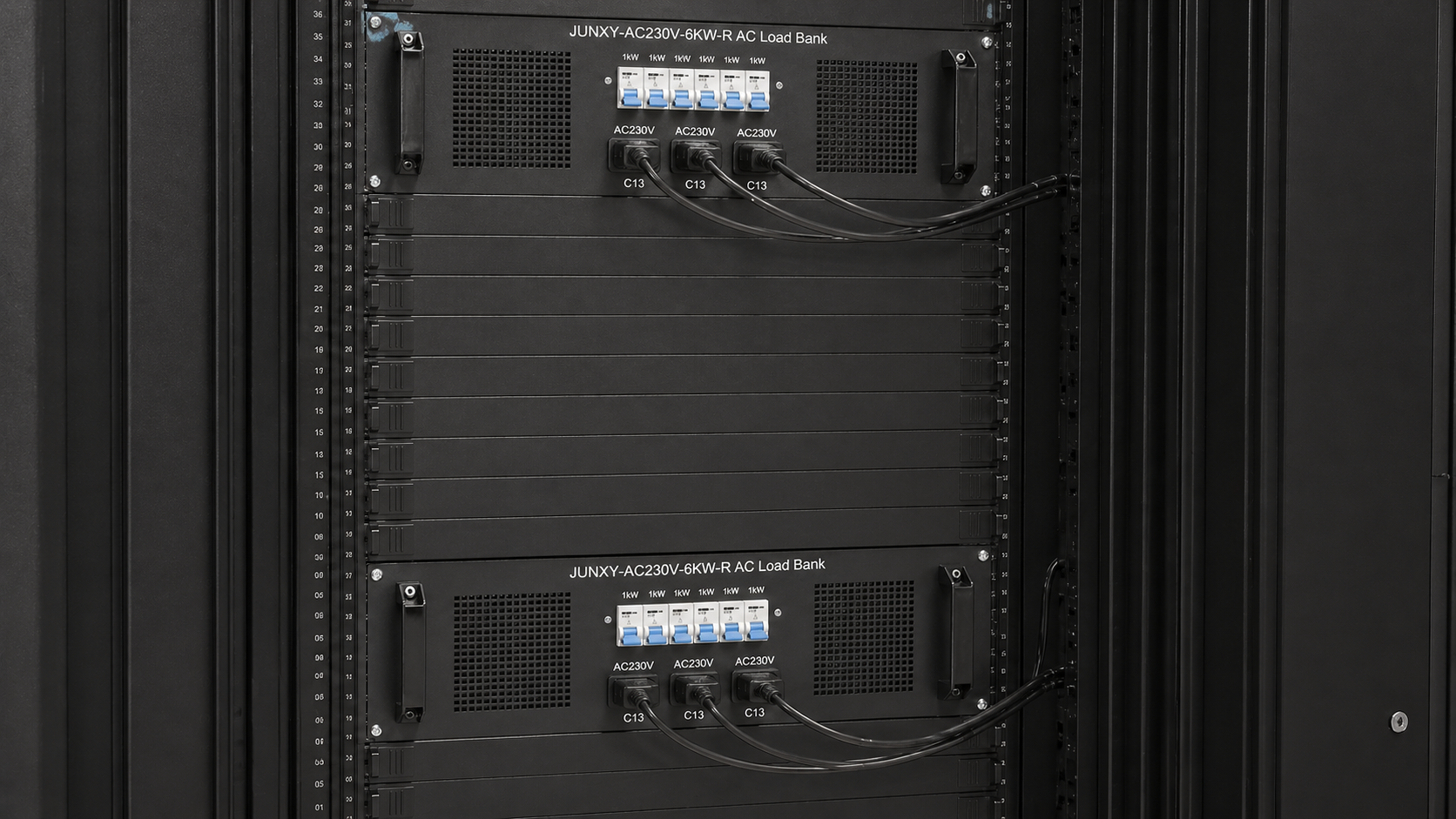

Для испытаний мы используем rack-mounted модули JUNXY-AC230V-6KW-R. Они устанавливаются непосредственно в стандартную 19-дюймовую стойку и позволяют имитировать серверную нагрузку максимально близко к реальным условиям эксплуатации, включая тепловыделение и воздушные потоки.
| Модель | JUNXY-AC230V-6KW-R |
|---|---|
| Тип модуля | Резистивный банк нагрузки переменного тока |
| Мощность одного модуля | 6 кВт при AC230V |
| Шаг нагрузки | 1 кВт |

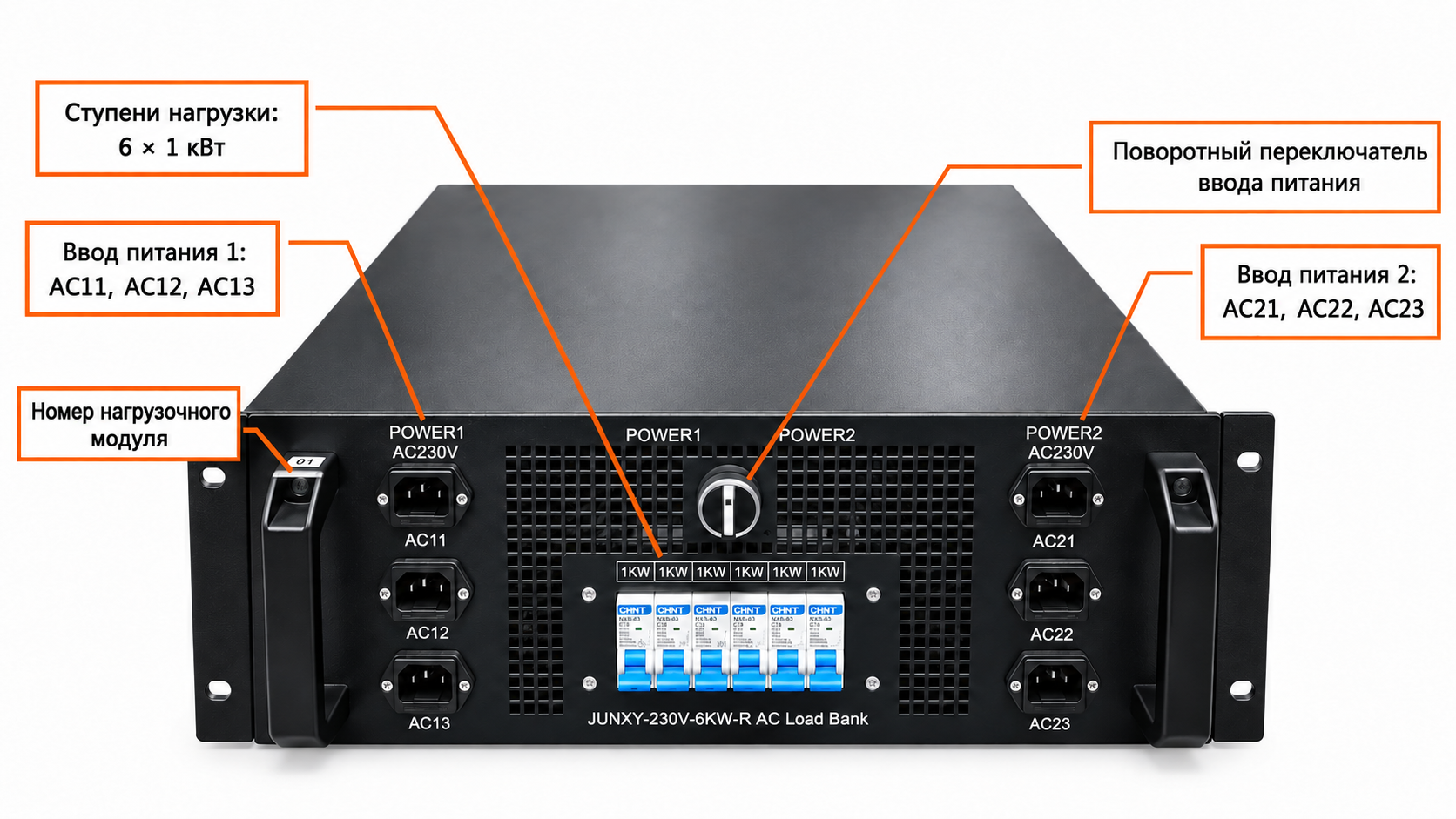

| Ступени нагрузки | 6 ступеней по 1 кВт, 3 независимых канала AC1 / AC2 / AC3 |
| Напряжение | AC230V, однофазный, 50/60 Hz |
| Коэффициент мощности | PF = 1 |
| Форм-фактор | 19", стойка 4U, глубина 600 мм |
| Подключение | Три входных кабеля C13-C14 |
| Охлаждение | Принудительное воздушное; забор холодного воздуха спереди, выброс горячего воздуха сзади |
| Условия эксплуатации | Внутри помещений, непрерывный режим работы, температура от -10°C до +50°C |

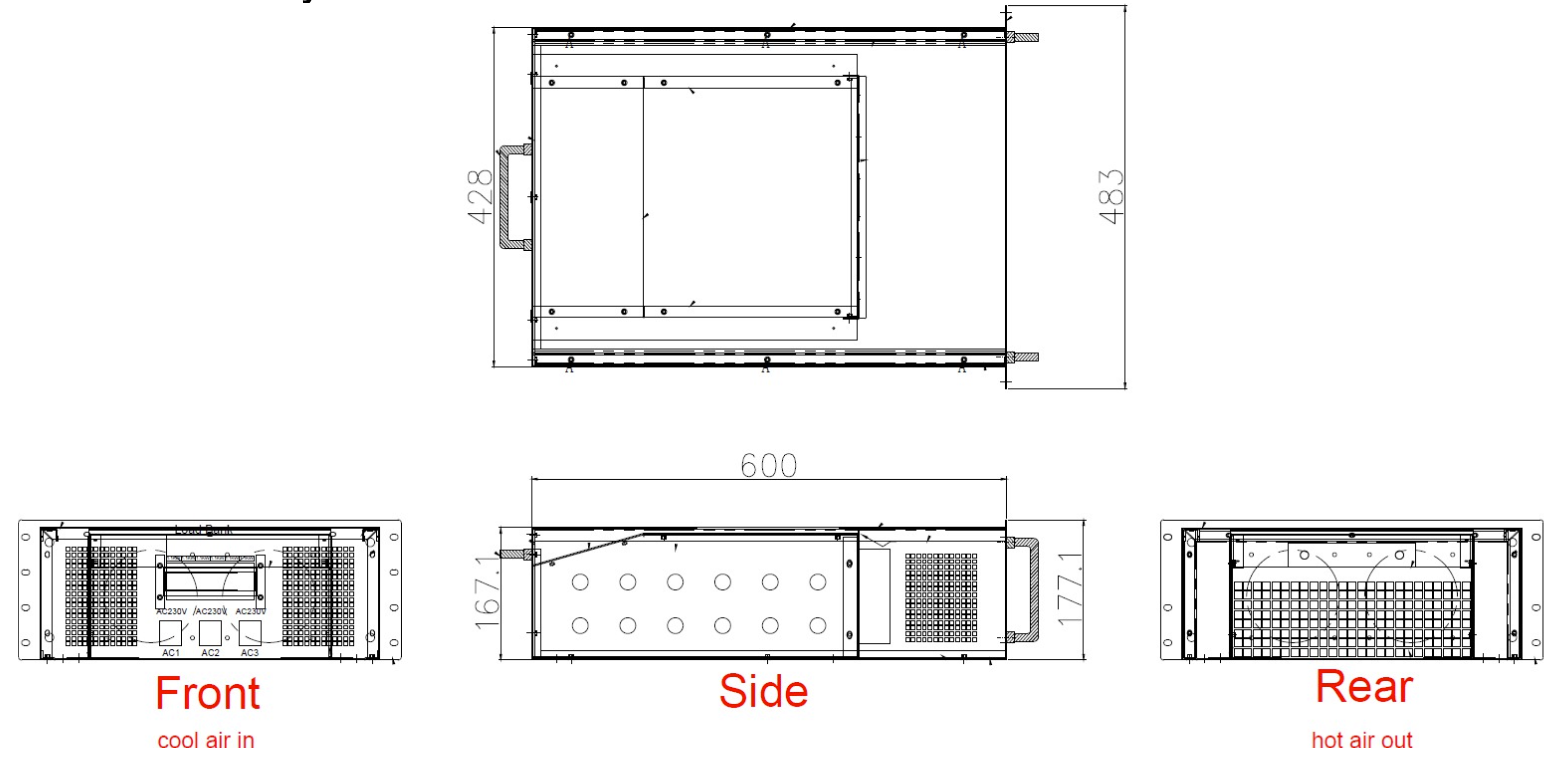

Схема корпуса показывает фронтальную панель подключения, глубину 600 мм и направление воздушного потока. Такая компоновка помогает моделировать не только электрическую, но и тепловую картину внутри стойки.
Нагрузочные модули позволяют проверять не только цепи электропитания, но и поведение сопутствующей инженерной инфраструктуры. Во время тестирования можно оценивать работу PDU, распределение нагрузки по стойкам, поведение резервных цепей, UPS и смежных систем, а также отслеживать воздушные потоки, горячие и холодные коридоры и эффективность охлаждения.
Испытания начинаются после подтверждения готовности серверных шкафов, PDU и системы электропитания. Далее модули монтируются в стойки, подключаются и вводятся в работу по согласованной программе с поэтапным увеличением нагрузки. Во время тестов контролируется работа электропитания, распределения мощности, резервирования, охлаждения и воздушных потоков, после чего оборудование демонтируется и вывозится с площадки.
В практике commissioning и интегрированных испытаний от подрядчиков и консультантов обычно ожидают подтверждения того, что системы электропитания, распределения нагрузки, резервирования и охлаждения корректно работают под контролируемой тестовой нагрузкой. На практике это означает ступенчатое наращивание нагрузки, наблюдение за рабочими режимами и фиксацию поведения инфраструктуры в условиях, максимально приближённых к реальной эксплуатации.

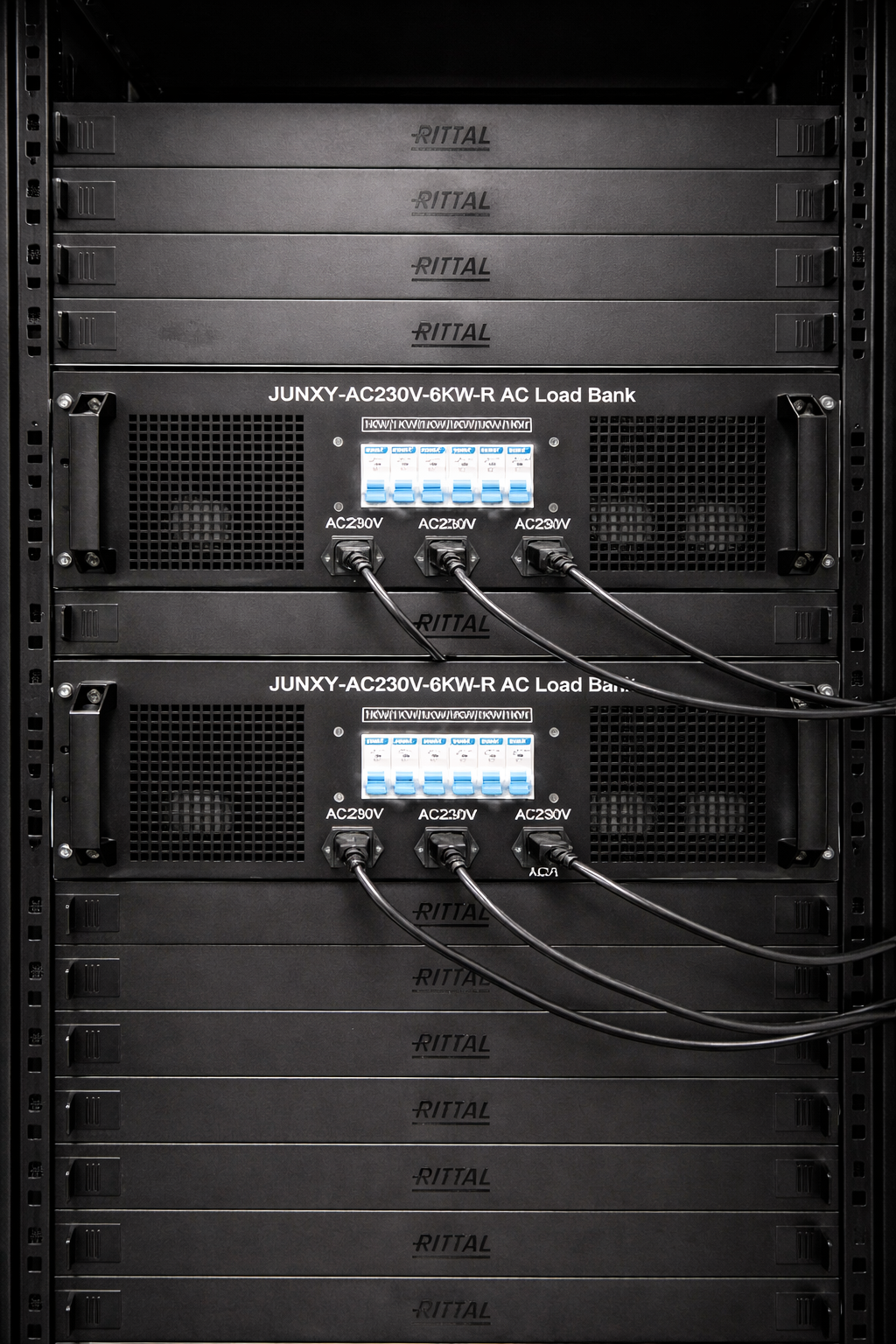

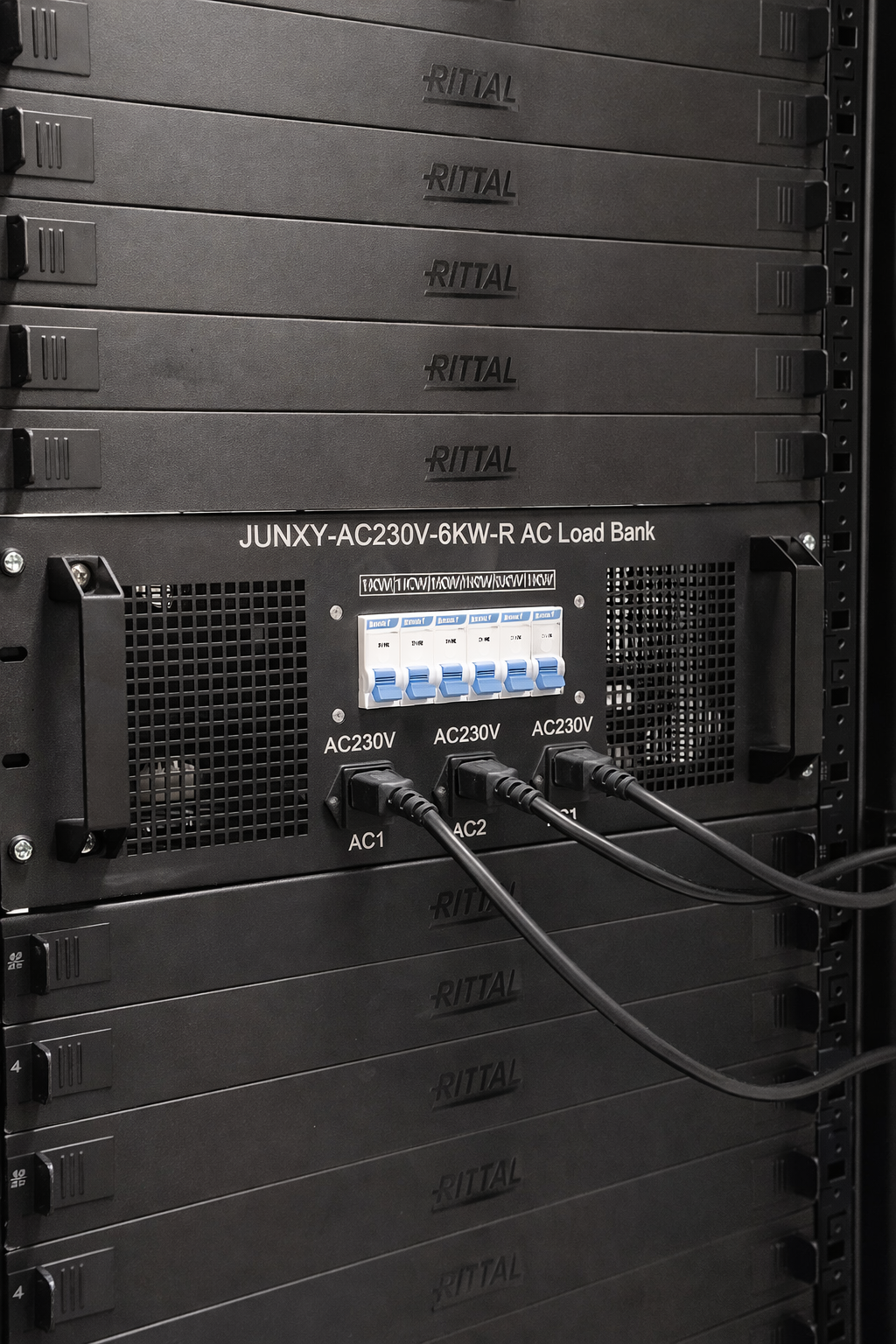

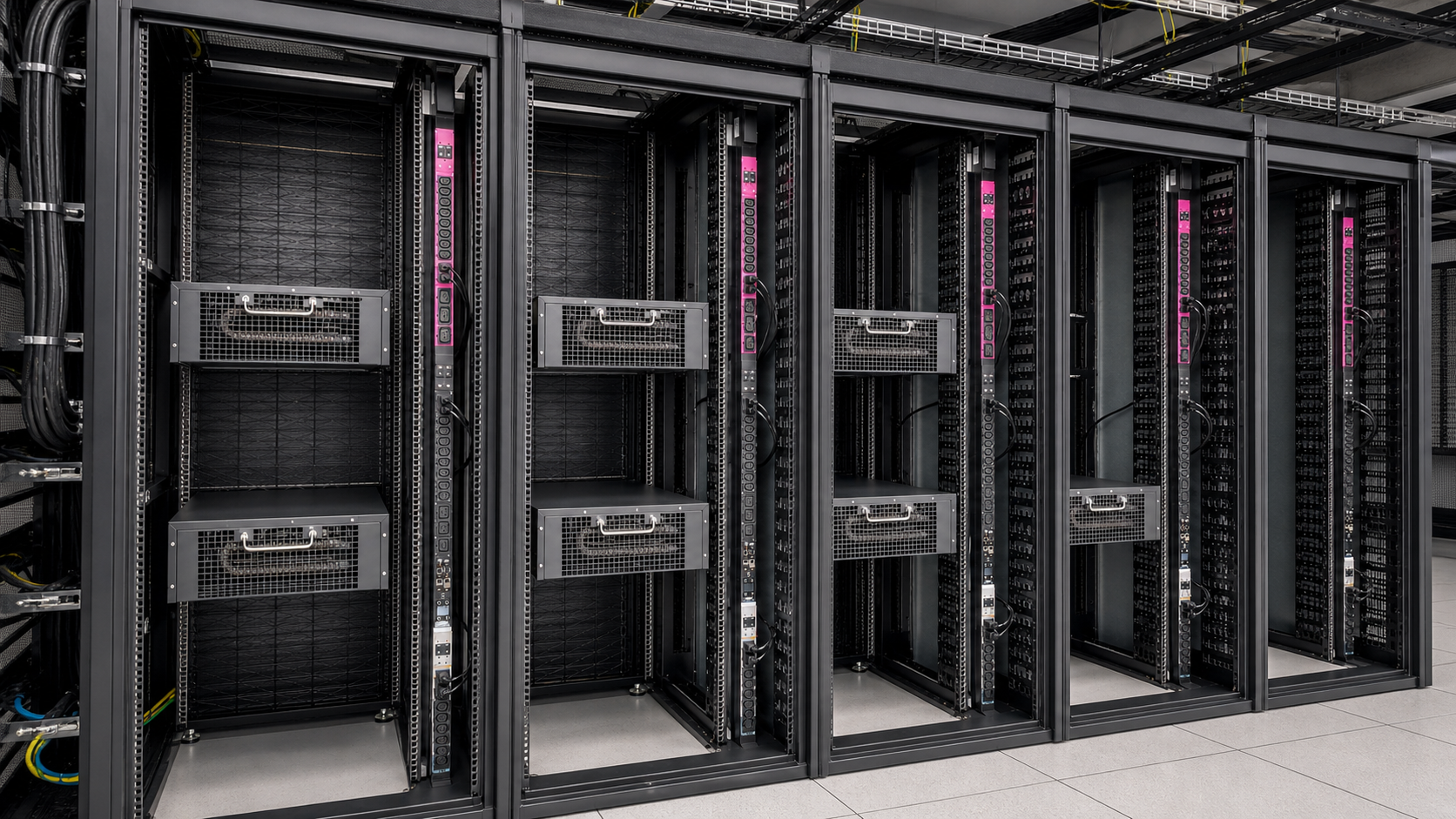

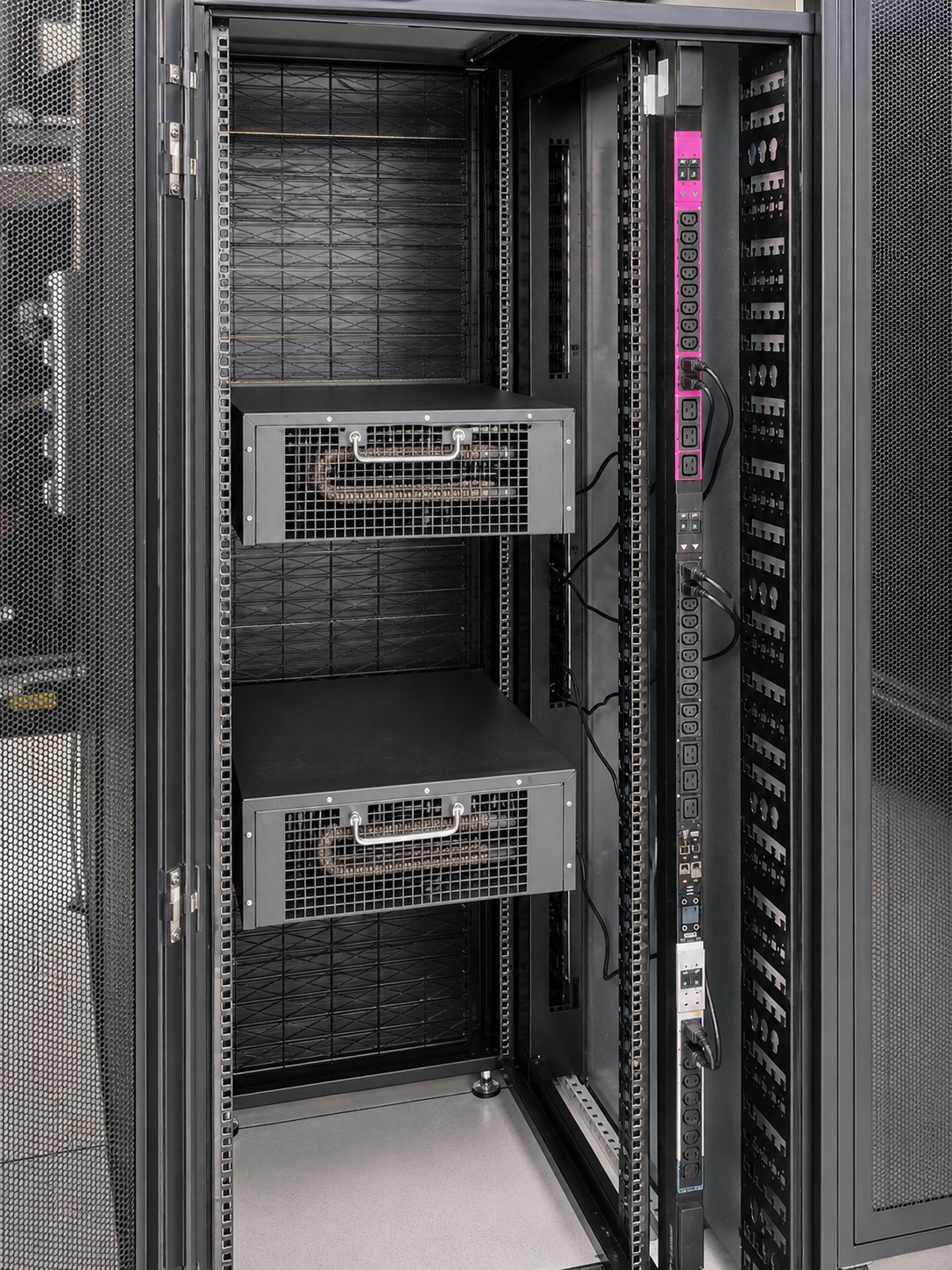

Монтаж модулей непосредственно в серверную стойку помогает симулировать реальные условия размещения серверов. Нагрузка появляется именно там, где она возникнет после ввода ИТ-оборудования, а значит можно корректнее проверять не только электрику, но и движение воздуха, реакцию охлаждения и локальные температурные режимы.
Подробнее о методологии
Хотите глубже разобраться в подходе к тестированию ЦОД с помощью нагрузочных модулей? Рекомендуем прочитать нашу статью: «Тестирование ЦОД с помощью нагрузочных модулей». В ней разобраны общая логика IST, применение ступенчатой нагрузки и инженерные аспекты ввода объекта в эксплуатацию.

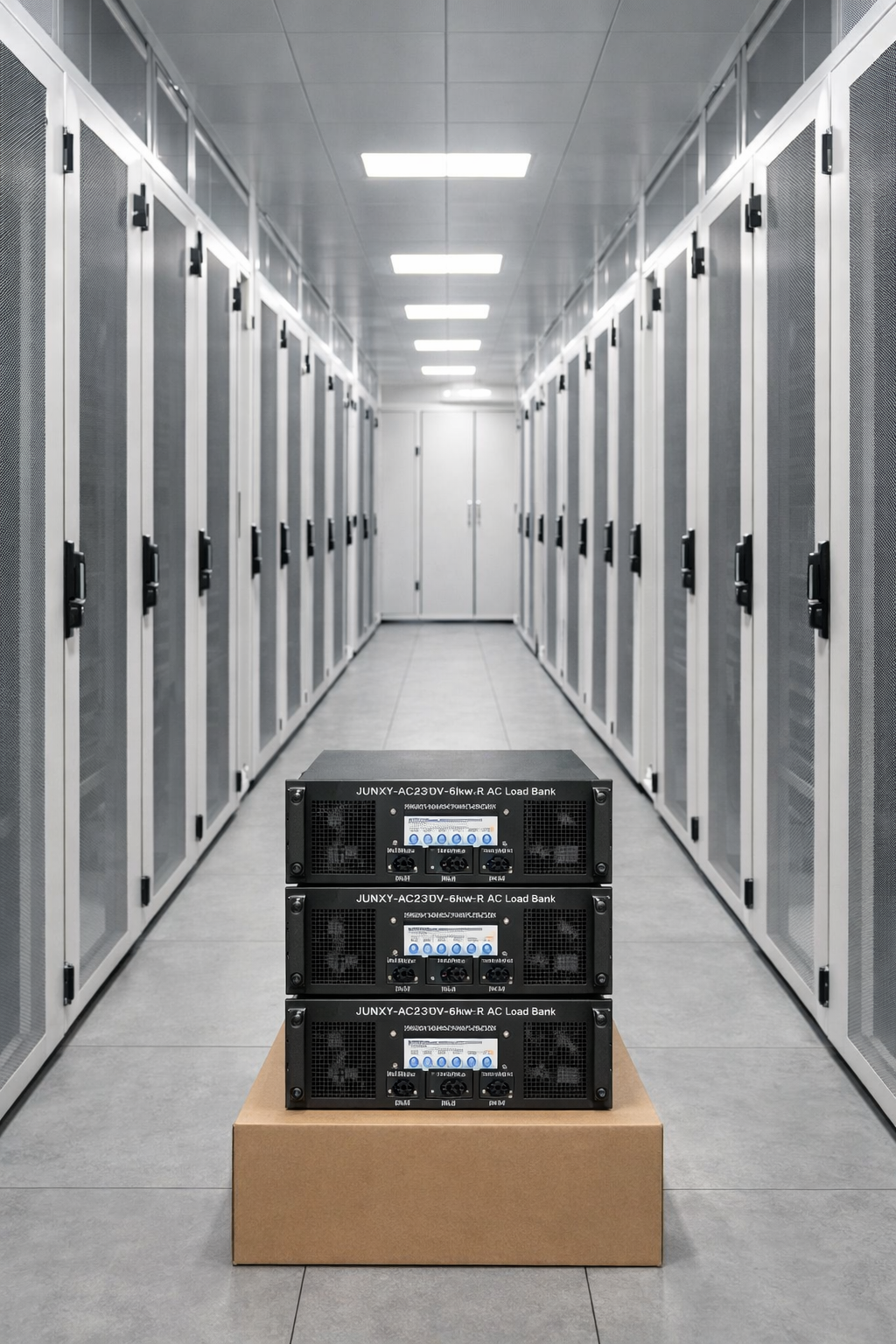

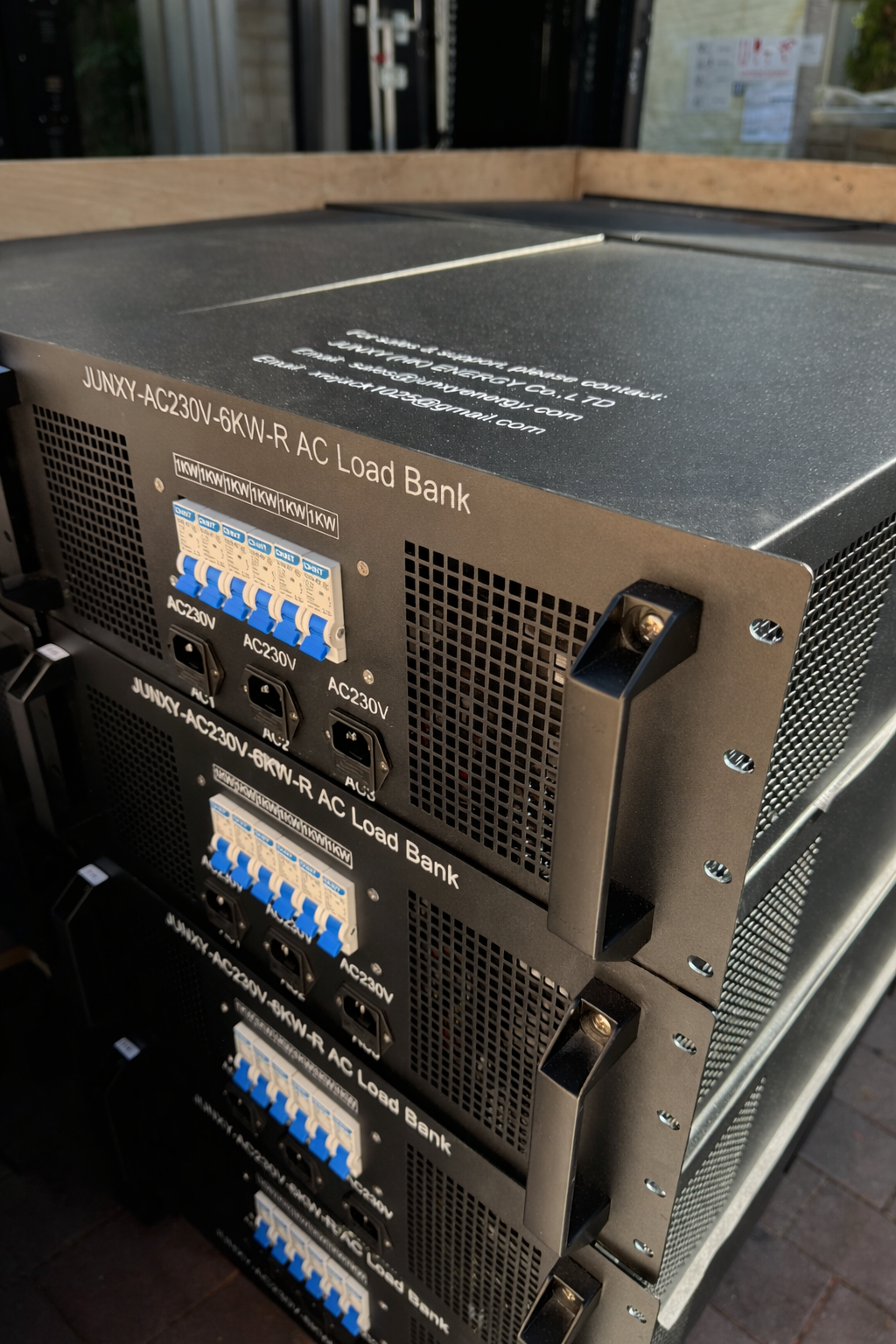

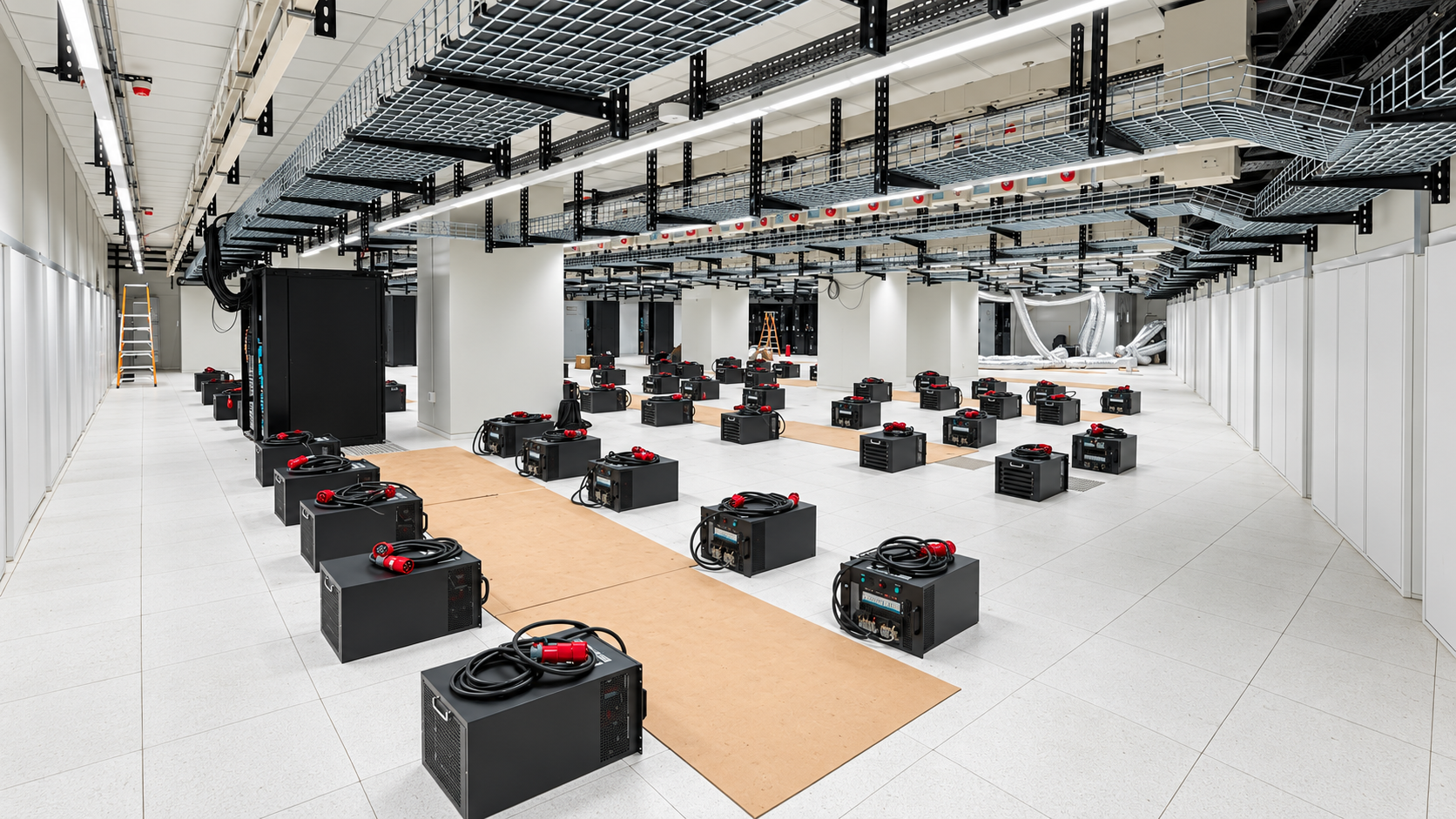

Фотографии нагрузочных модулей
Все фотографии ниже оформляются в одинаковых карточках, чтобы страница выглядела чисто и последовательно на десктопе и мобильных устройствах.
Возникли вопросы? Обращайтесь!
Если вам нужно обсудить программу испытаний, масштаб нагрузки, состав стойки или организацию работ на объекте, свяжитесь с нами — поможем подобрать подходящий сценарий тестирования ЦОД.
