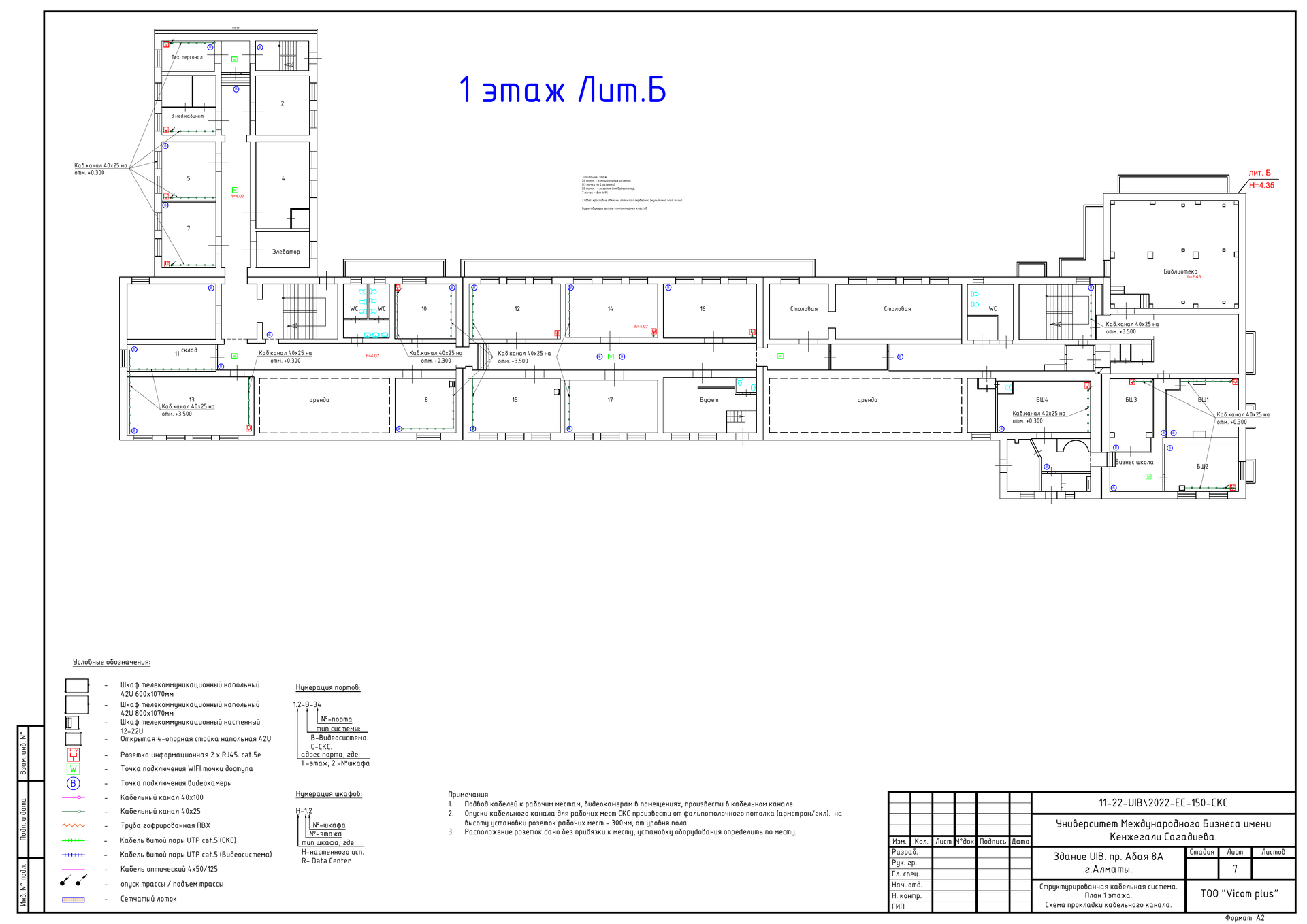

В 2024 году для UIB был выполнен рабочий проект структурированной кабельной системы для здания и серверной на проспекте Абая 8А в Алматы. В составе материалов есть отдельные альбомы по СКС здания и СКС-ЦОД, схемы прокладки кабельных каналов, планы размещения шкафов, спецификация СКС на 20 рабочих мест, маркировка патч-панелей и кабельная таблица оптических линий.

Проект охватывает горизонтальную кабельную подсистему, серверную и оптическую коммутацию, поэтому его можно публиковать как реализованный кейс по СКС для учебного объекта.

Для Bereke Bank в 2024 году был выполнен проект и монтаж структурированной кабельной системы с последующей маркировкой и инструментальной проверкой линий. В рабочей папке есть проект СКС, финальная спецификация, схемы маркировки FO и CC, отчеты Fluke по медным и оптическим линиям и пакет документов для 25-летней гарантии.

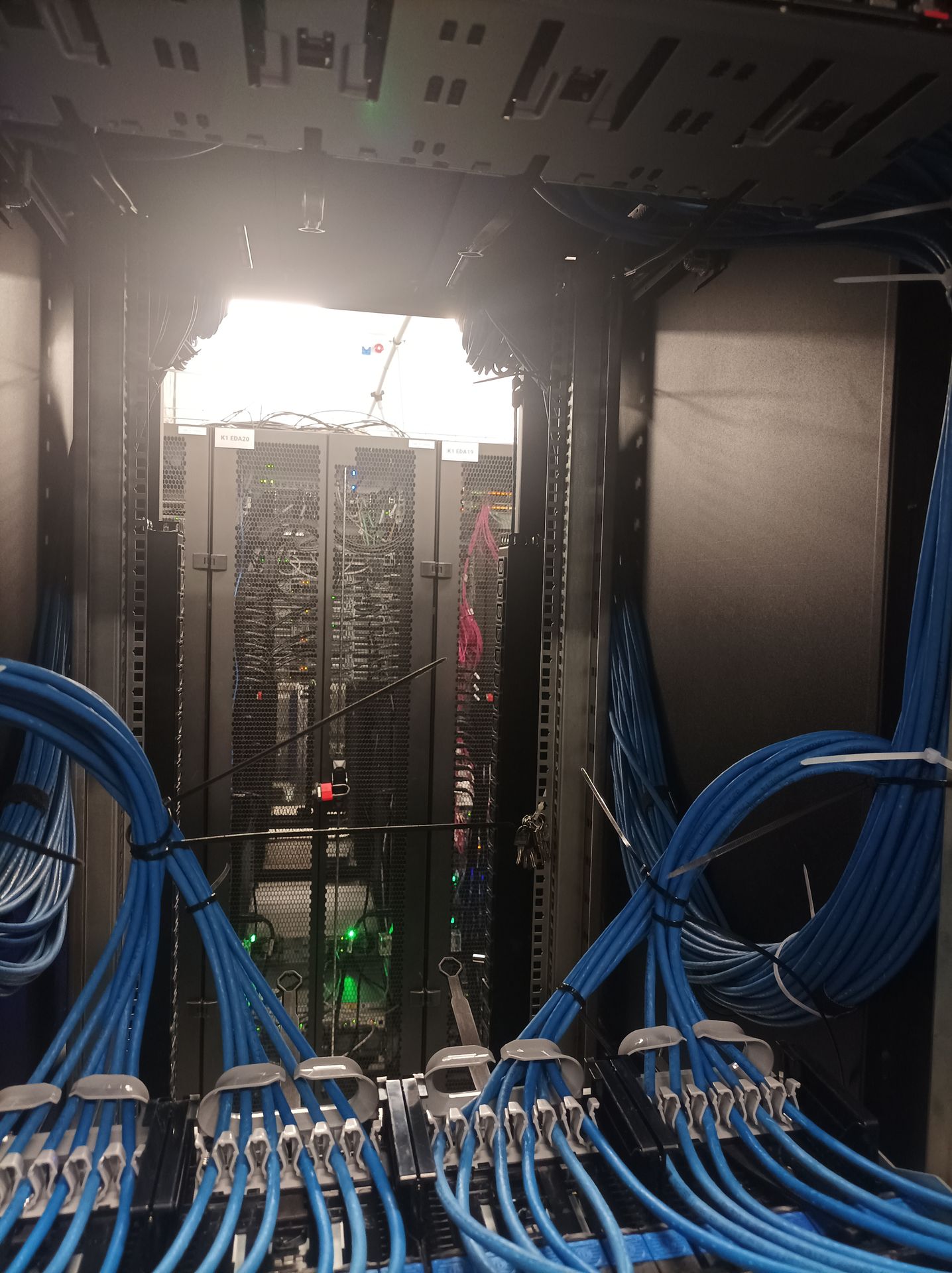

Фотографии с площадки показывают организованные кабельные трассы, коммутационные шкафы и финальную разводку, поэтому проект подходит для публикации как реализованный кейс по СКС.

• Начало реализации проекта: апрель 2021

• Окончание реализации проект: август 2021

• Количество рабочих мест: 700

• Количество этажей здания, на которых была развернута СКС CommScope - 9

• Общее количество линков медных линий: 1198

• Общее количество линков оптических линий: 198

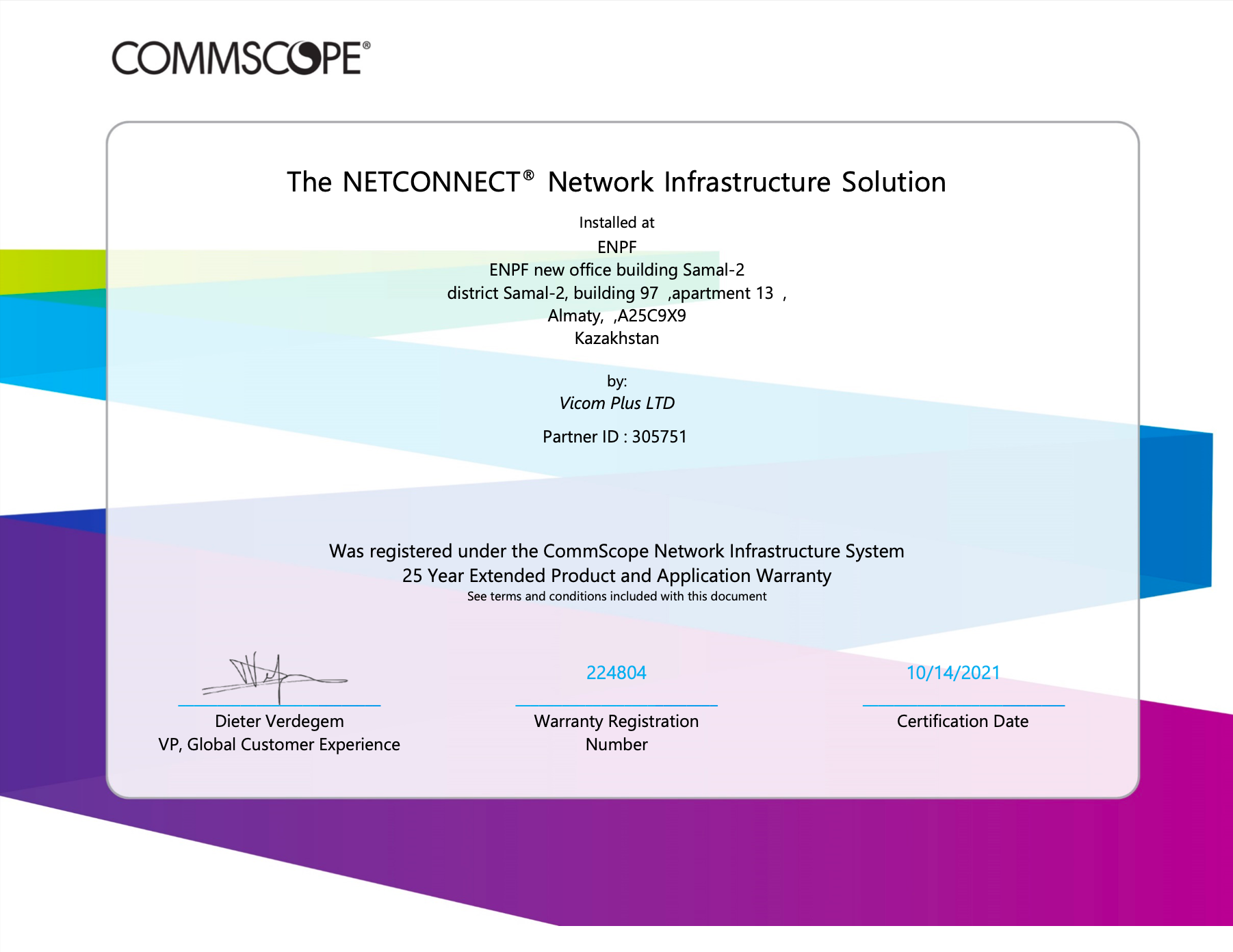

• Подтвержденная гарантия 25 лет от производителя - компании CommScope!

• Тип медного кабеля - Uniprise, SYSTIMAX 5e, 6, 6A, OSP

• Тип оптического кабеля SM / MM / OSP

• Тип оптических разъемов SM / MM

• Общая длина прокладки медного кабеля - более 55 километров

• Общая длина прокладки оптического кабеля - более 1,5 километра

• Тестирование медных линков проводилось прибором FLUKE DSX 5000

• Тестирование оптических лини проводилось прибором CertiFiber Pro Remote (CFP-QUAD)

• Начало реализации: июль 2013

• Сдача проекта: ноябрь 2013

• СКС: 200 рабочих мест

• Здание: 7 этажей

• Кабельные каналы: Optiline 45

• Сетчатые лотки: Schneider Electric

• Активное оборудование: Legrand Cat 6

• Межэтажное соединение: на основе многомодового волокна ОМ3

• Начало реализации: февраль 2011

• Сдача проекта: июнь 2011

• Общее количество рабочих мест: более 1000

• Категория: 6 CAT

• Шкафы: APC AR3100

• Кабельная продукция: Legrand

• Кабеленесущие системы: Cablofil и OptiLine 45

• Начало реализации: март 2011

• Сдача проекта: сентябрь 2011

• Количество этажей для СКС: 5

• Количество рабочих мест СКС: 300

• Кабельная продукция: Legrand
