Проектирование

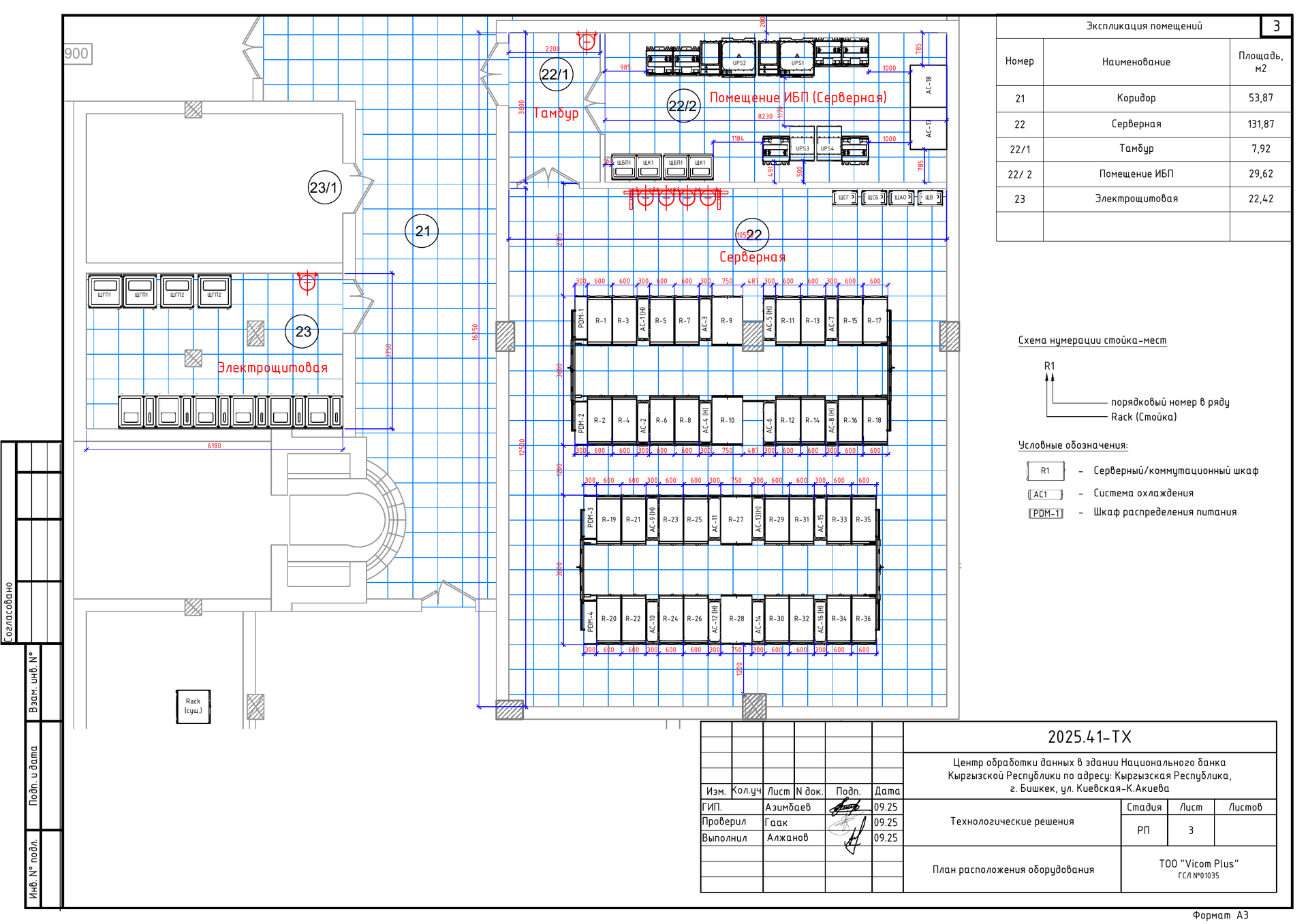

Проектирование ЦОД для Национального банка Кыргызской Республики в Бишкеке включало обследование помещений, трассировку силовых и слаботочных кабельных линий, оценку существующих инженерных систем и согласование вариантов размещения оборудования.

По материалам проекта и командировочного отчета были подготовлены схемы размещения стоек, ИБП и кондиционеров, а также предложения по прокладке коммуникаций и поэтапной подготовке площадки под монтаж.

По итогам обследования филиала Demir Bank в Бишкеке компания Vicom Plus подготовила проект модернизации серверной комнаты и системы охлаждения. В исходном помещении зафиксированы 12 стоек, два ИБП мощностью 60 и 80 кВт, фальшпол глубиной 0,53 м и существующая схема охлаждения в режиме 2+1.

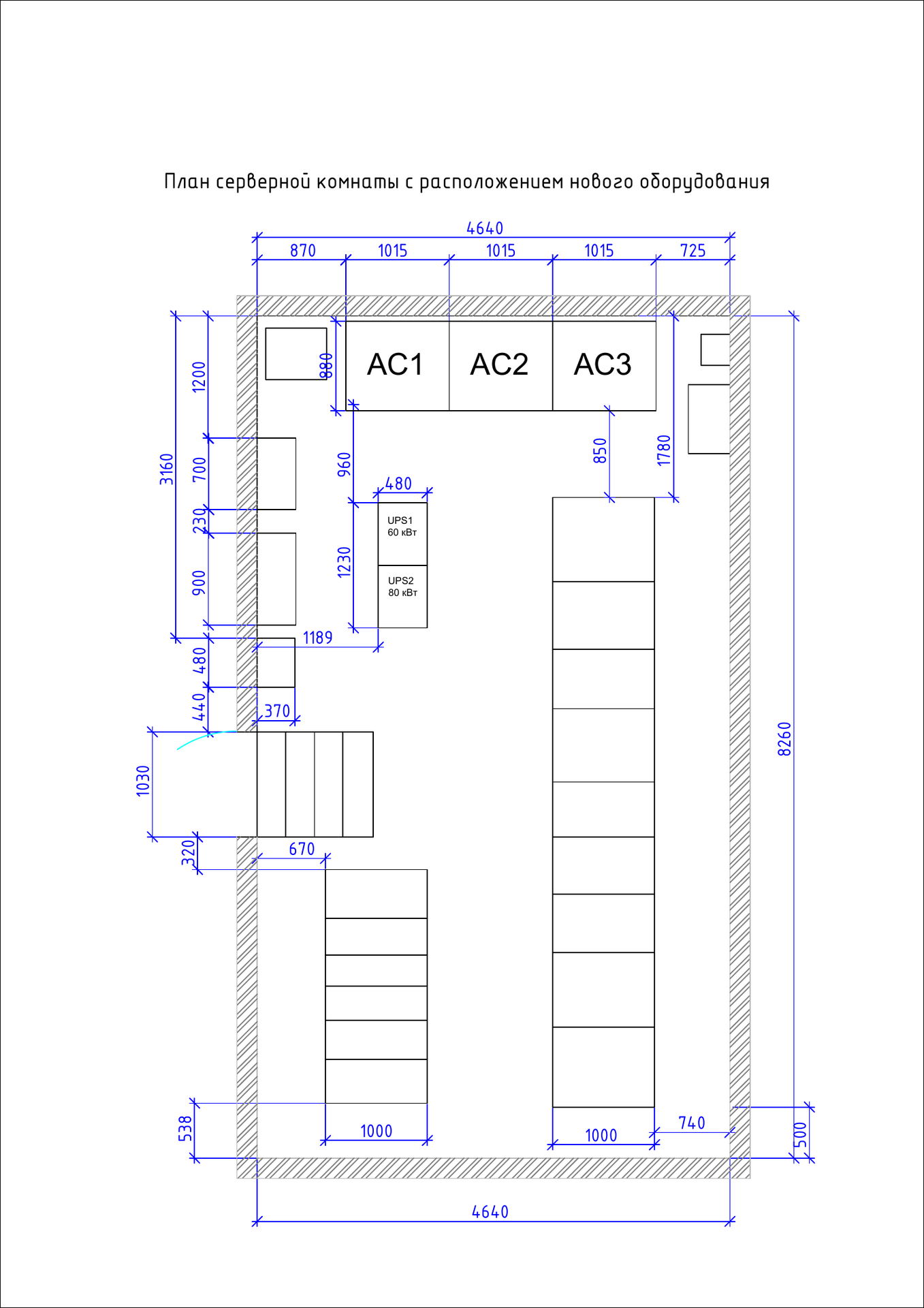

На основе собранных данных были разработаны планы размещения нового оборудования и внешних блоков кондиционеров. В проекте учтены тепловыделение серверной до 55,6 кВт, ограничения по заносу оборудования через проем и лестницу, а также требования к резервированию и монтажной подготовке площадки.

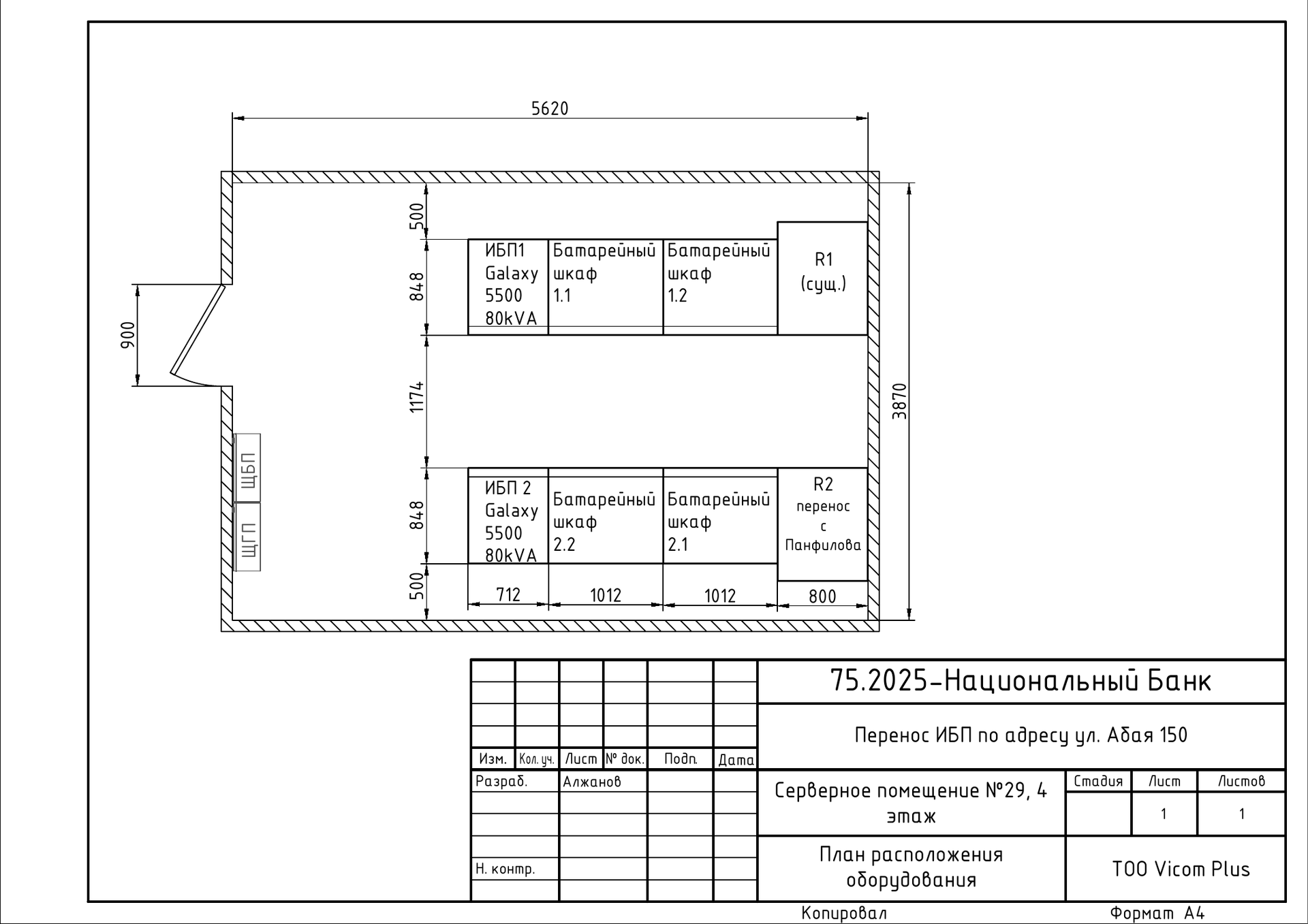

Проект по переносу ИБП для Национального банка предусматривал размещение оборудования на временной площадке по адресу ул. Абая, 150 в период ремонтно-строительных работ. На основе обследования были выпущены план расположения оборудования и структурная схема для серверного помещения на 4 этаже.

В проектных материалах зафиксировано размещение двух ИБП Galaxy 80 kVA, батарейных шкафов, стоек и щитов гарантированного и бесперебойного питания. Отдельным техническим заключением подтверждена невозможность объединения разнородных ИБП разных производителей в одну параллельную систему.

Для QazRailAutomatic в Астане Vicom Plus выполнила обследование площадки и подготовила проектные варианты размещения серверной инфраструктуры. По результатам выезда было рассмотрено как размещение серверной в помещении внутри производственного здания, так и альтернативный контейнерный вариант.

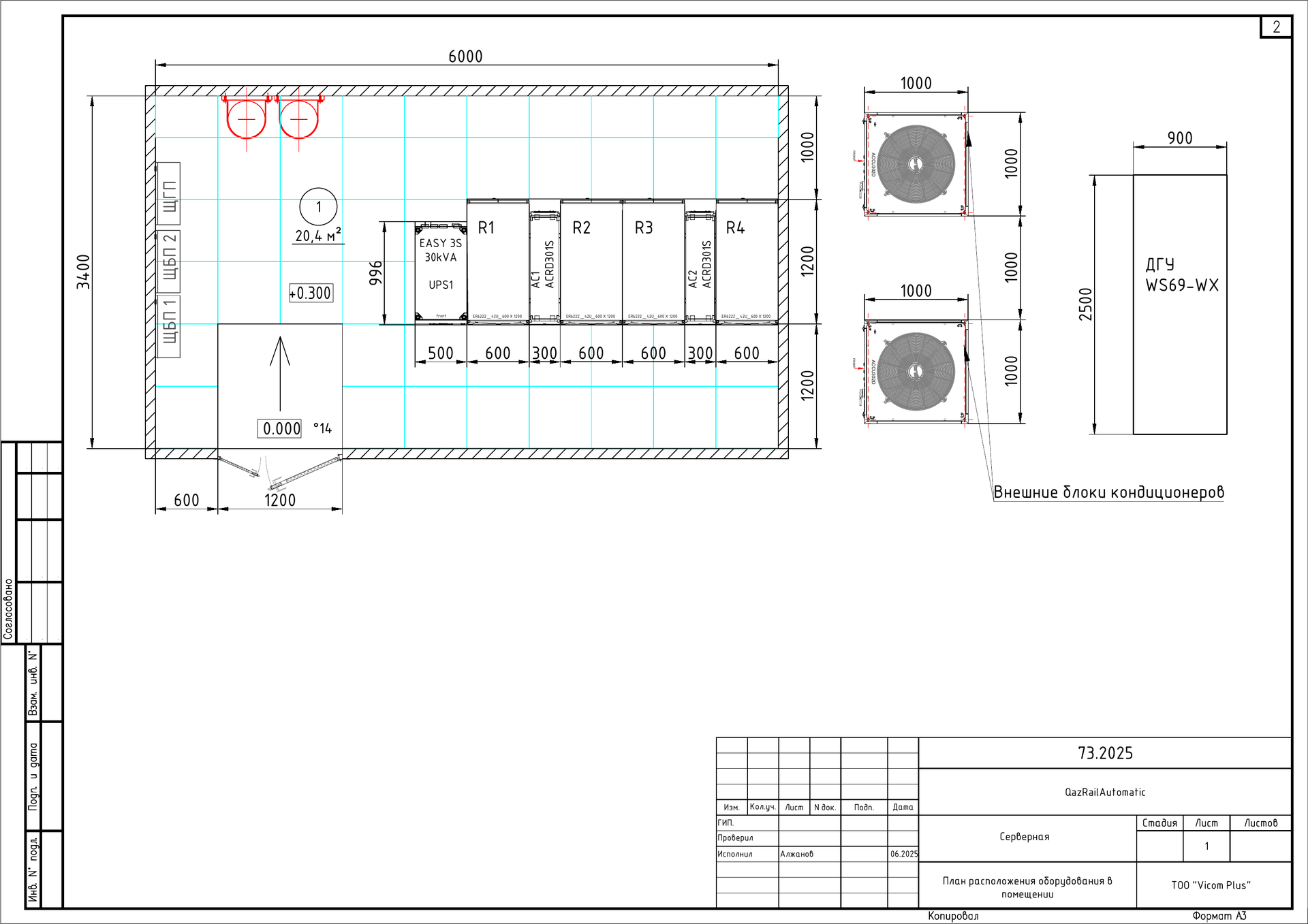

Проектный лист по помещению предусматривает серверную площадью 20,4 м² с четырьмя стойками 42U, щитами гарантированного и бесперебойного питания, ИБП Easy 3S 30 kVA, двумя прецизионными кондиционерами и резервным дизель-генератором. Отдельно были сформулированы рекомендации по электроснабжению, резервированию и инженерной подготовке площадки.

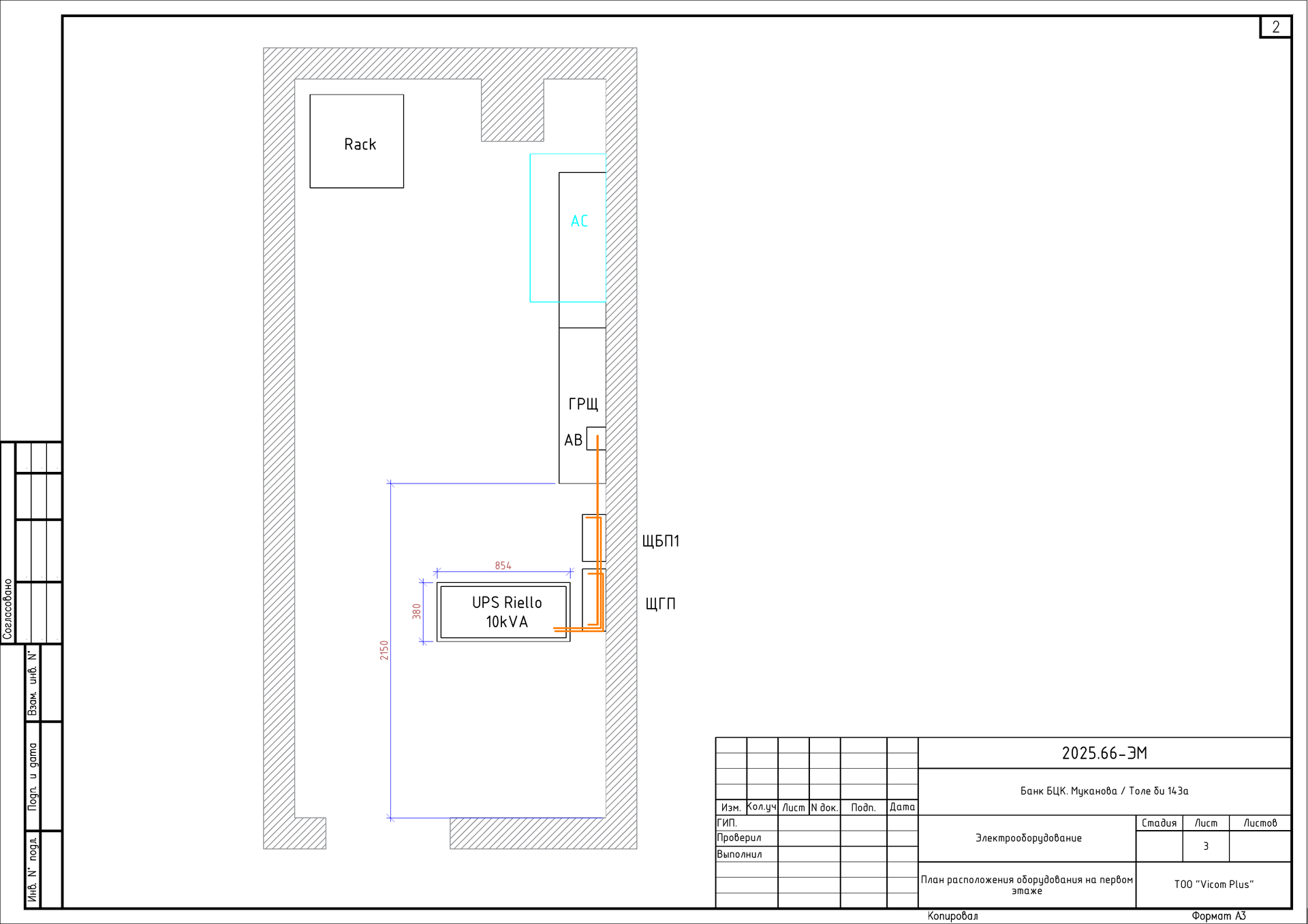

Проект для Банка ЦентрКредит на площадке Толе би 143а / Муканова включал разработку раздела электрооборудования и схем электропитания серверной зоны. В комплект вошли однолинейные схемы щитов гарантированного и бесперебойного питания, а также план расположения оборудования на первом этаже.

На проектном листе предусмотрены стойка, кондиционер, щиты ЩГП и ЩБП и ИБП Riello 10 kVA. Рабочие материалы дополнены спецификацией, исполнительной схемой и фотофиксацией объекта.

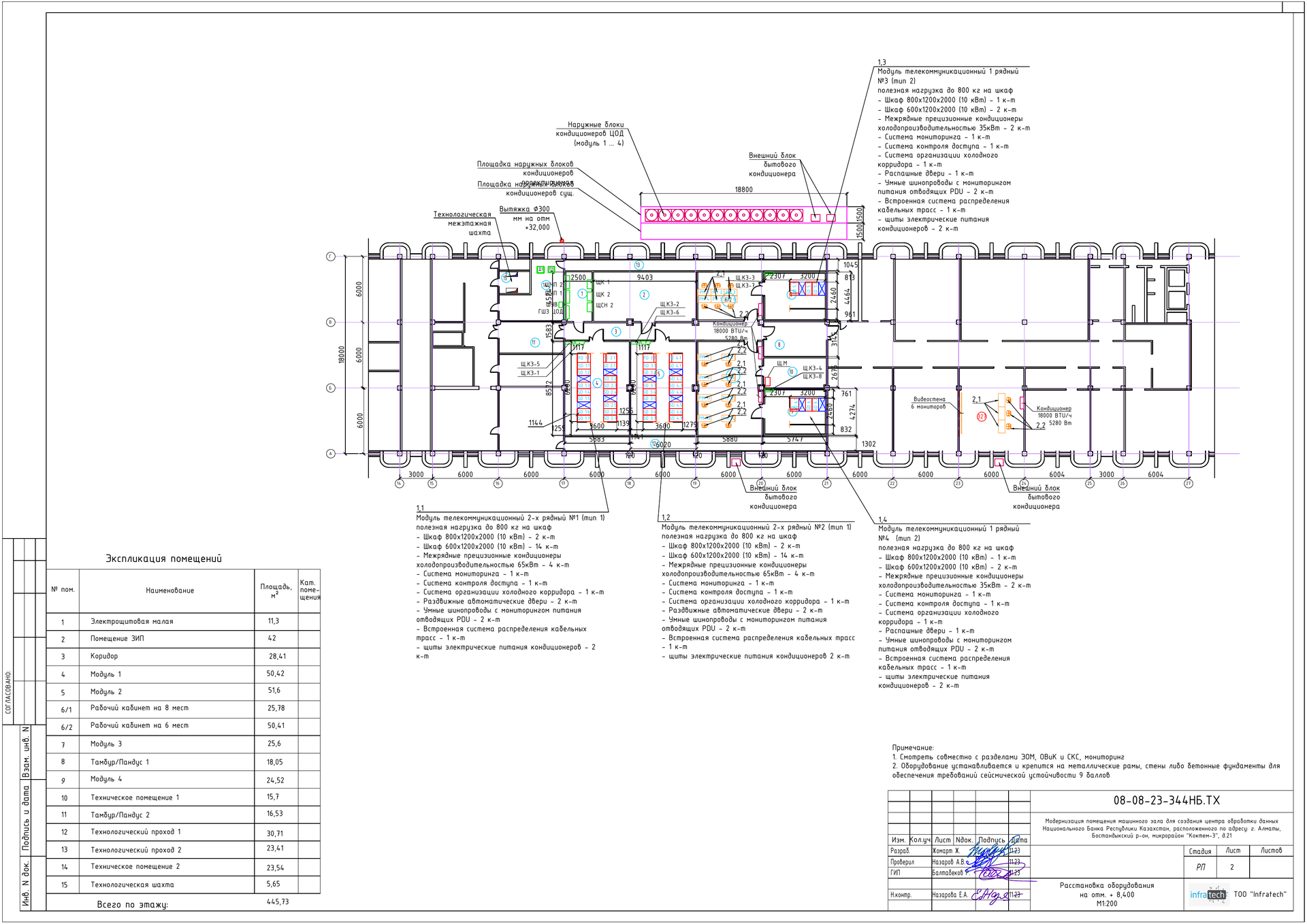

Для Национального банка Республики Казахстан был разработан рабочий проект модернизации машинного зала в микрорайоне Коктем-3, 21 в Алматы для создания нового центра обработки данных. Проект включает технологические решения, архитектурно-строительные работы, системы безопасности, автоматическое газовое пожаротушение, электроснабжение, мониторинг и подготовку площадок под инженерную инфраструктуру.

По материалам раздела ТХ ЦОД рассчитан на 38 стоек с нагрузкой до 10 кВт на каждую. В составе решения предусмотрены модульные зоны с межрядными прецизионными кондиционерами, помещение ИБП/щитовой с двумя ИБП по 500 кВА и литий-железо-фосфатными аккумуляторами на 15 минут автономной работы, перенос существующих ИБП 80 кВА и установка двух дизель-генераторов по 900 кВт по схеме резервирования N+1.

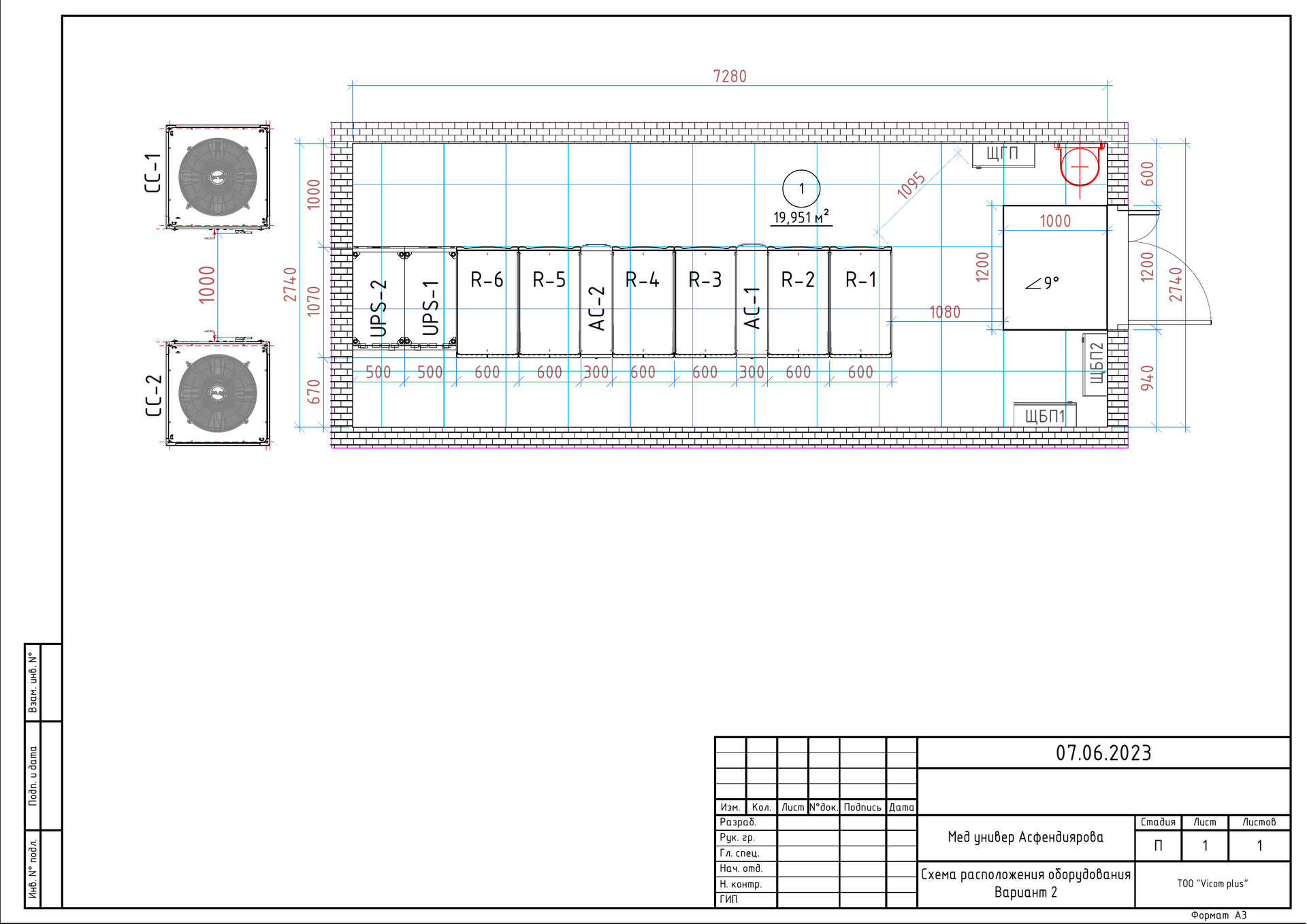

Для медицинского университета имени Асфендиярова был подготовлен комплексный проект серверной и сопутствующей инженерной инфраструктуры. В проектный комплект вошли архитектурные решения, электрооборудование, холодоснабжение, пожаротушение, системы мониторинга, СКУД, охранная сигнализация и видеонаблюдение.

На схеме размещения оборудования предусмотрены шесть серверных стоек, два ИБП, два прецизионных кондиционера и щиты гарантированного и бесперебойного питания в помещении площадью около 20 м². В рабочей папке также присутствуют общая спецификация, планы прокладки питающего кабеля и фотофиксация объекта для исполнительной документации.

Для Коркем Телеком был разработан проект модульного ЦОД для размещения в городе Конаев. Техническая спецификация охватывает поставку, монтаж и пуско-наладку контейнерного модуля с полным набором инженерных систем для бесперебойной работы ИТ-оборудования.

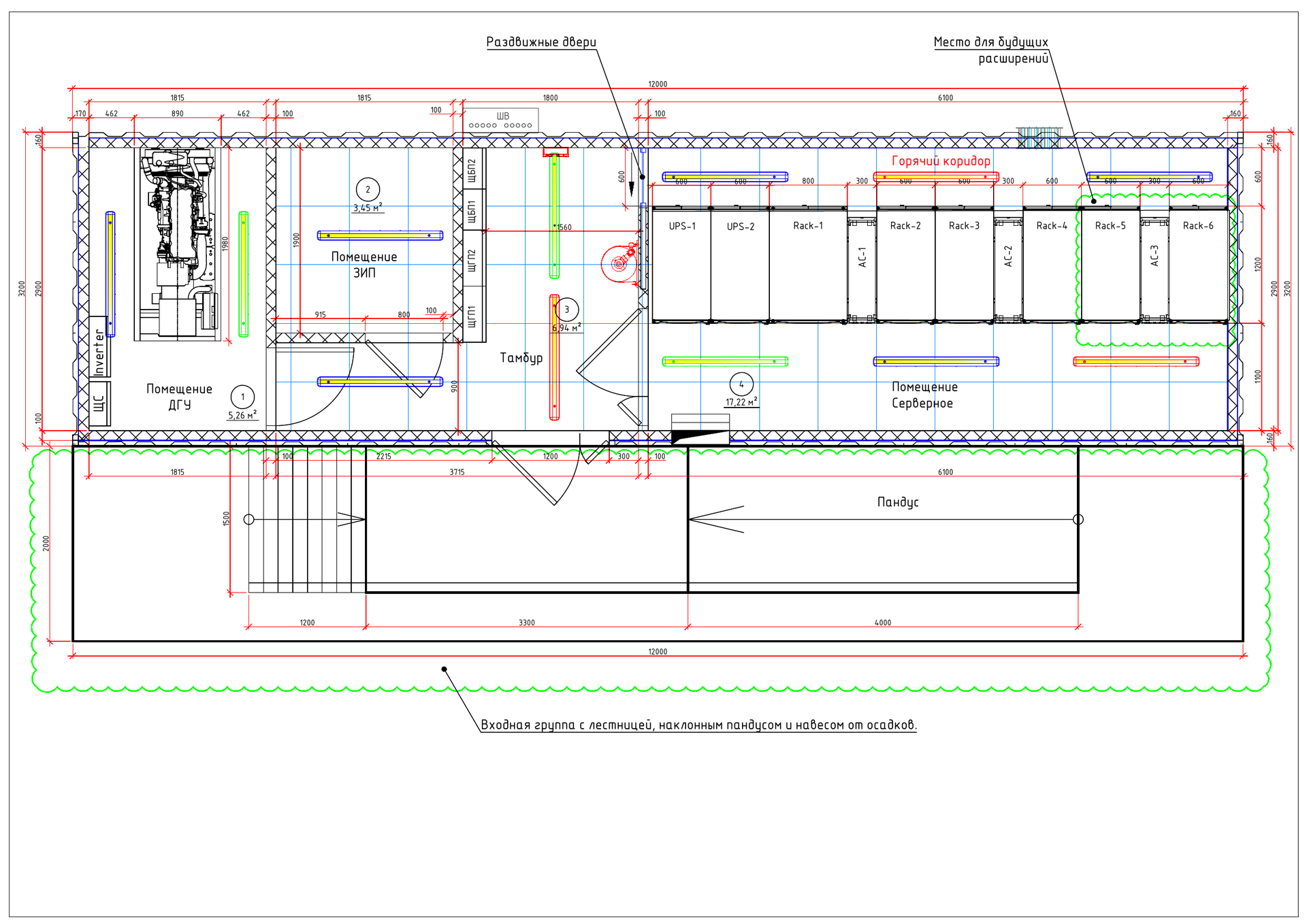

Проект предусматривает отдельные помещения машинного зала, тамбура, ЗИП и ДГУ в модуле размером до 3200×3000×12000 мм. На плане размещения показаны шесть серверных стоек, два ИБП, три кондиционера, щиты гарантированного и бесперебойного питания, помещение ДГУ и горячий коридор; по технической спецификации резервирование электропитания выполнено по схеме 2N.

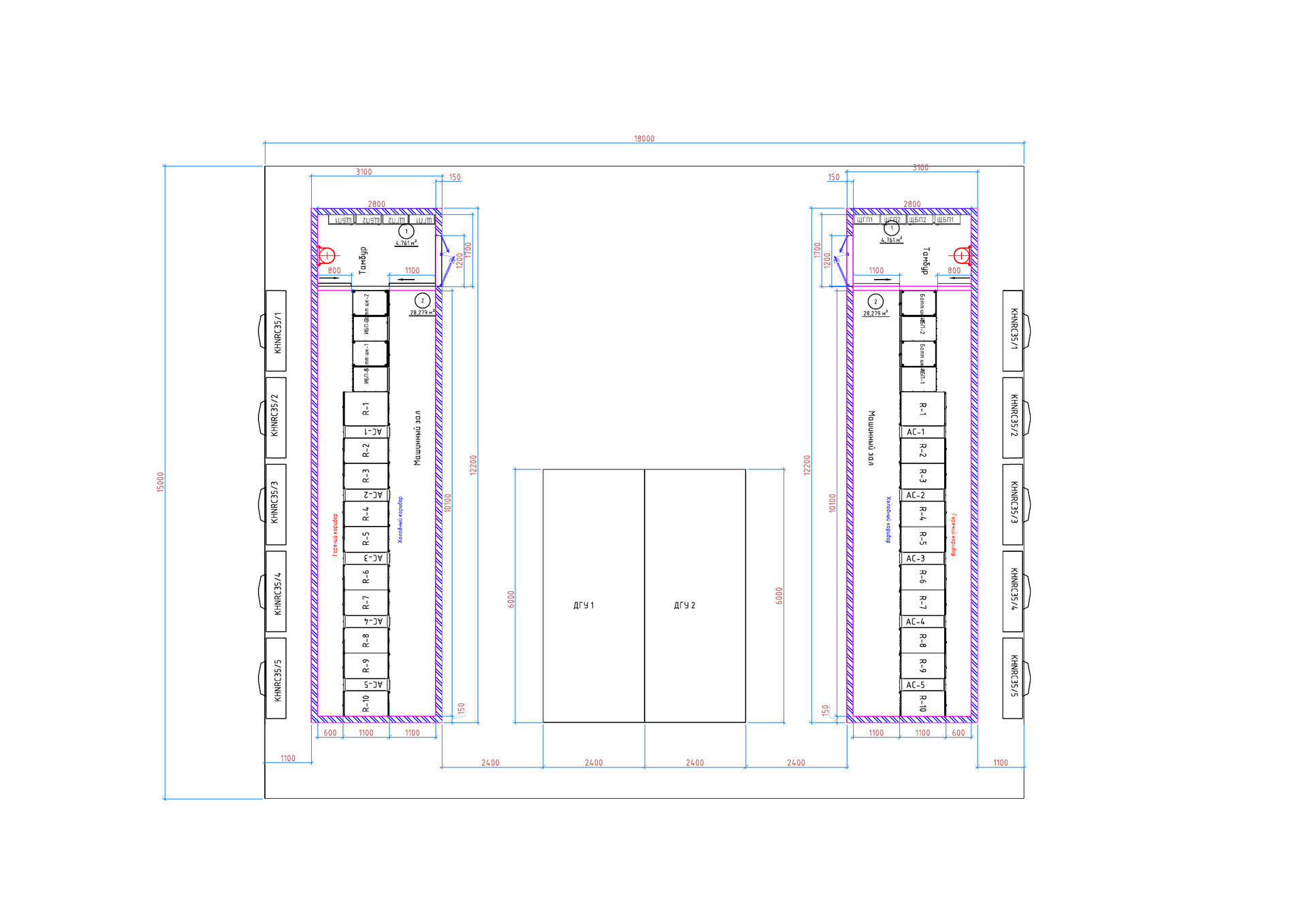

Для Capital Bank в Ташкенте был подготовлен проект контейнерного ЦОД с комплектом планов, структурных схем и профильных спецификаций по электроснабжению, кондиционированию, пожаротушению, безопасности и мониторингу. Рабочие материалы сформированы как тендерный комплект с отдельными разделами ЭОМ, ХС, ПТ, СБ и ВН.

В составе электротехнической схемы предусмотрены два контейнерных ЦОД и двухвводное резервирование от трансформаторных секций и дизель-генераторов. На структурной схеме показаны щиты гарантированного питания, контейнерные модули, внешние блоки кондиционирования и распределение нагрузок по основным инженерным системам объекта по адресу Матбуотчилар, 32, Ташкент.

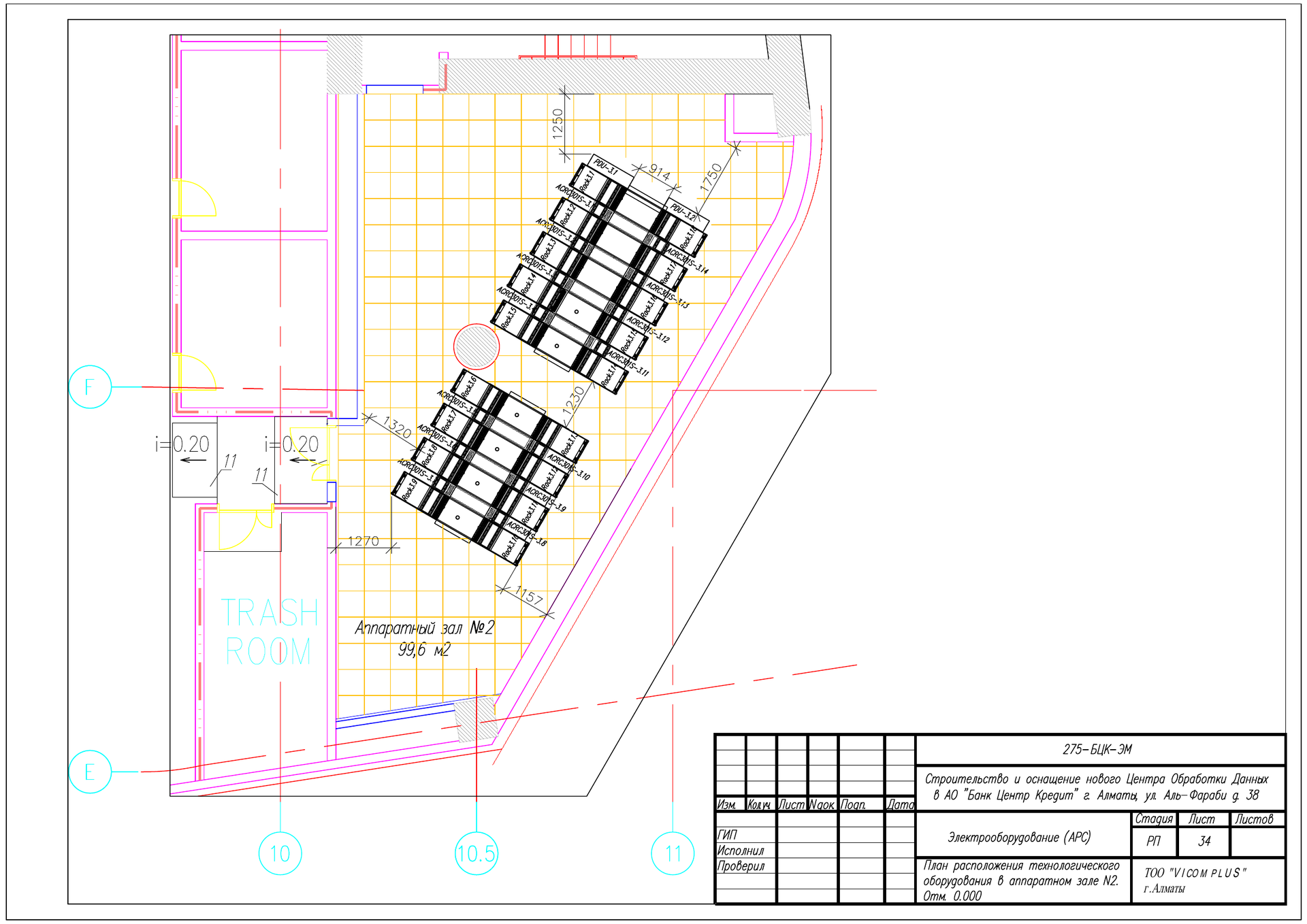

Для Банка ЦентрКредит по адресу проспект Аль-Фараби, 38 был подготовлен проект модернизации машинного зала и системы резервного электропитания ЦОД. В рабочий комплект вошли планы размещения оборудования, расчеты нагрузок, раздел электрооборудования, материалы по подключению новой ДГУ и связанные спецификации.

Отдельным техническим заданием предусмотрены поставка и монтаж новой дизель-генераторной установки мощностью 1250 кВА в основном режиме и 1375 кВА в резервном, модернизация щита АВР и интеграция в существующие системы мониторинга SCADA и ISX-Central. Проект также включает размещение оборудования в машинном зале и подготовку внешней площадки рядом с действующей ДГУ.

Для КЦМР Национального банка Республики Казахстан был подготовлен проект модернизации системы бесперебойного питания и связанной электротехнической инфраструктуры. В рабочий комплект вошли схема расположения оборудования, структурная схема, чертежи по трассам, схема звена постоянного тока, алгоритм работ и комплект спецификаций.

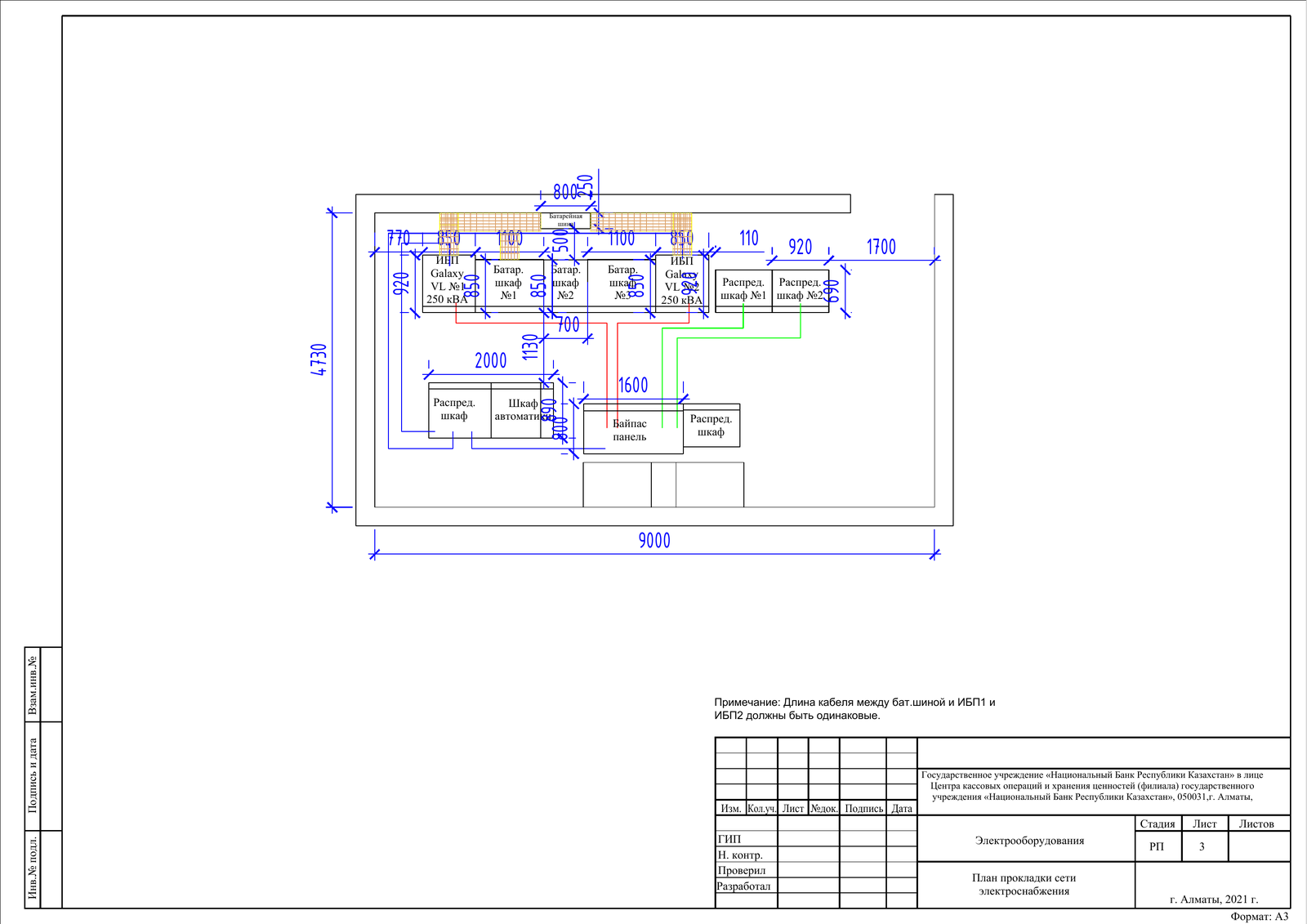

На основной схеме размещения показаны два ИБП Galaxy VL по 250 кВА, батарейные шкафы, общая батарейная шина, байпасная панель, шкаф автоматики и распределительные шкафы. Проект ориентирован на поэтапную замену и интеграцию нового оборудования в действующую инженерную среду объекта.

Для ERG был проработан проект модульного ЦОД в Павлодаре с несколькими вариантами компоновки и подбором инженерных систем. В составе проектных материалов есть ТЗ, схемы ЦОД, варианты конфигурации ИБП, спецификации, материалы по СКУД и автоматическому газовому пожаротушению.

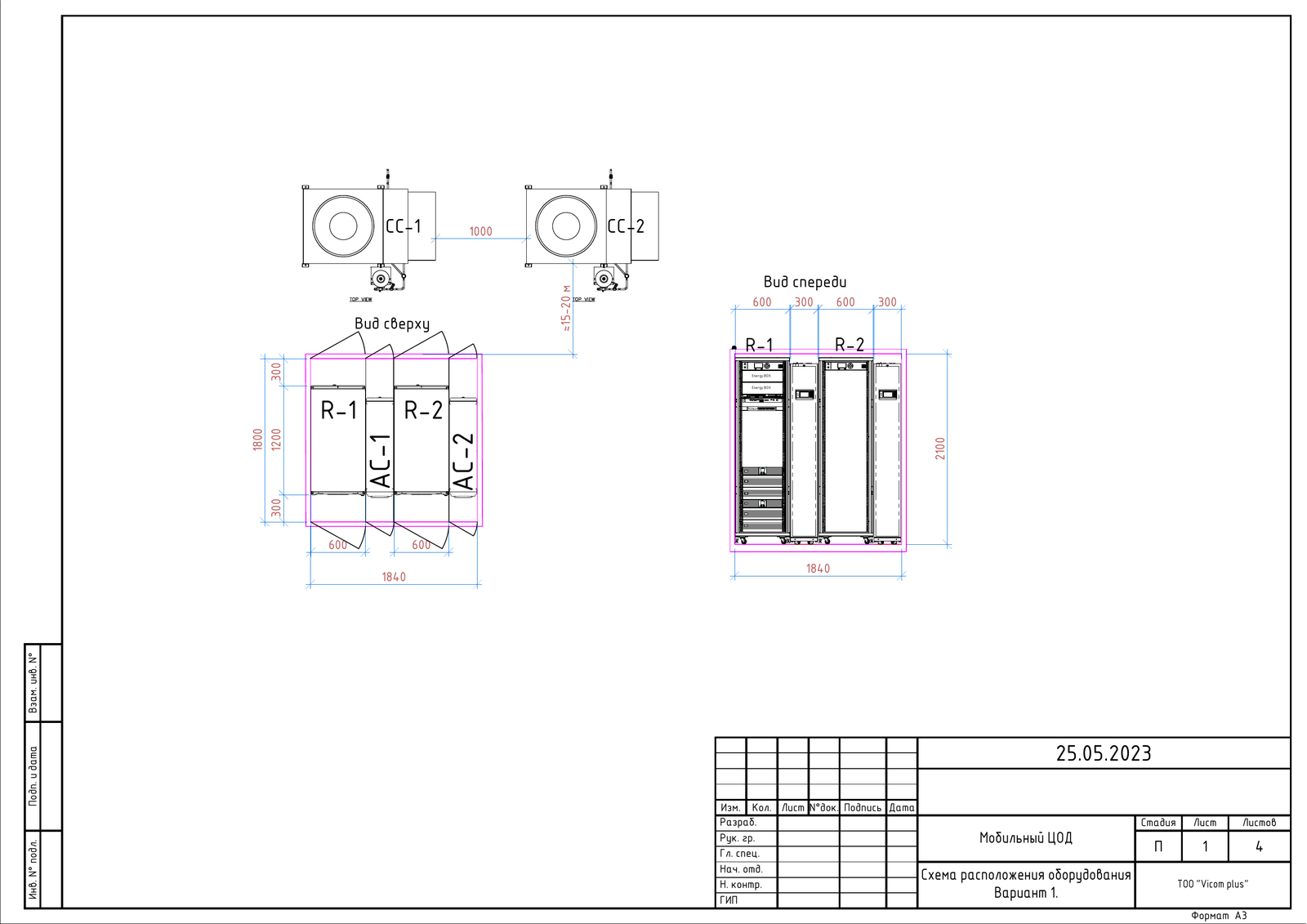

На листах компоновки показаны варианты размещения серверных стоек, два прецизионных кондиционера, два ИБП с батарейными шкафами и система мониторинга Energy Box. Такой набор материалов позволяет использовать проект как основу для выбора итоговой конфигурации модульного дата-центра под требуемую нагрузку и состав оборудования.

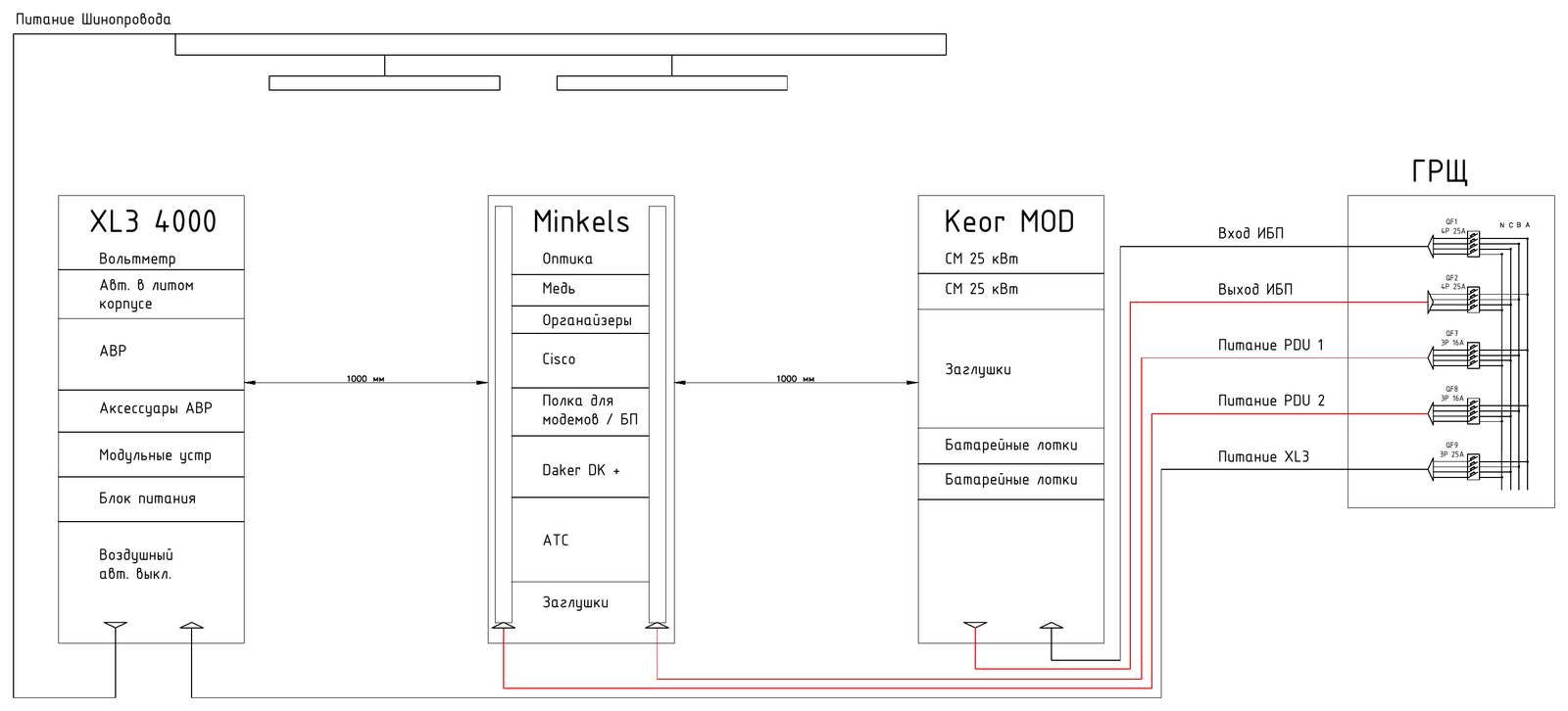

Для LEGRAND Казахстан был разработан проект модернизации серверной с обновлением схемы электропитания и расстановки основного оборудования. В рабочей папке присутствуют план размещения, структурная схема, схема электроснабжения, фасады, спецификация и фотофиксация объекта.

На проектном листе показаны шкаф Minkels, ИБП Keor MOD, два охлаждающих модуля по 25 кВт, PDU, ввод и выход ИБП, ГРЩ и распределительное оборудование XL3. Проект отражает переход к более организованной и обслуживаемой архитектуре серверной с учетом силовой части и инженерных связей.

Для КТЖ был подготовлен проект помещения ИБП с проработкой силовой части, схем размещения оборудования, охлаждения и сопутствующей инженерной инфраструктуры. В папке проекта собраны предварительные схемы, чертежи, материалы раздела ЭОМ, расчеты, техническое задание и спецификации оборудования.

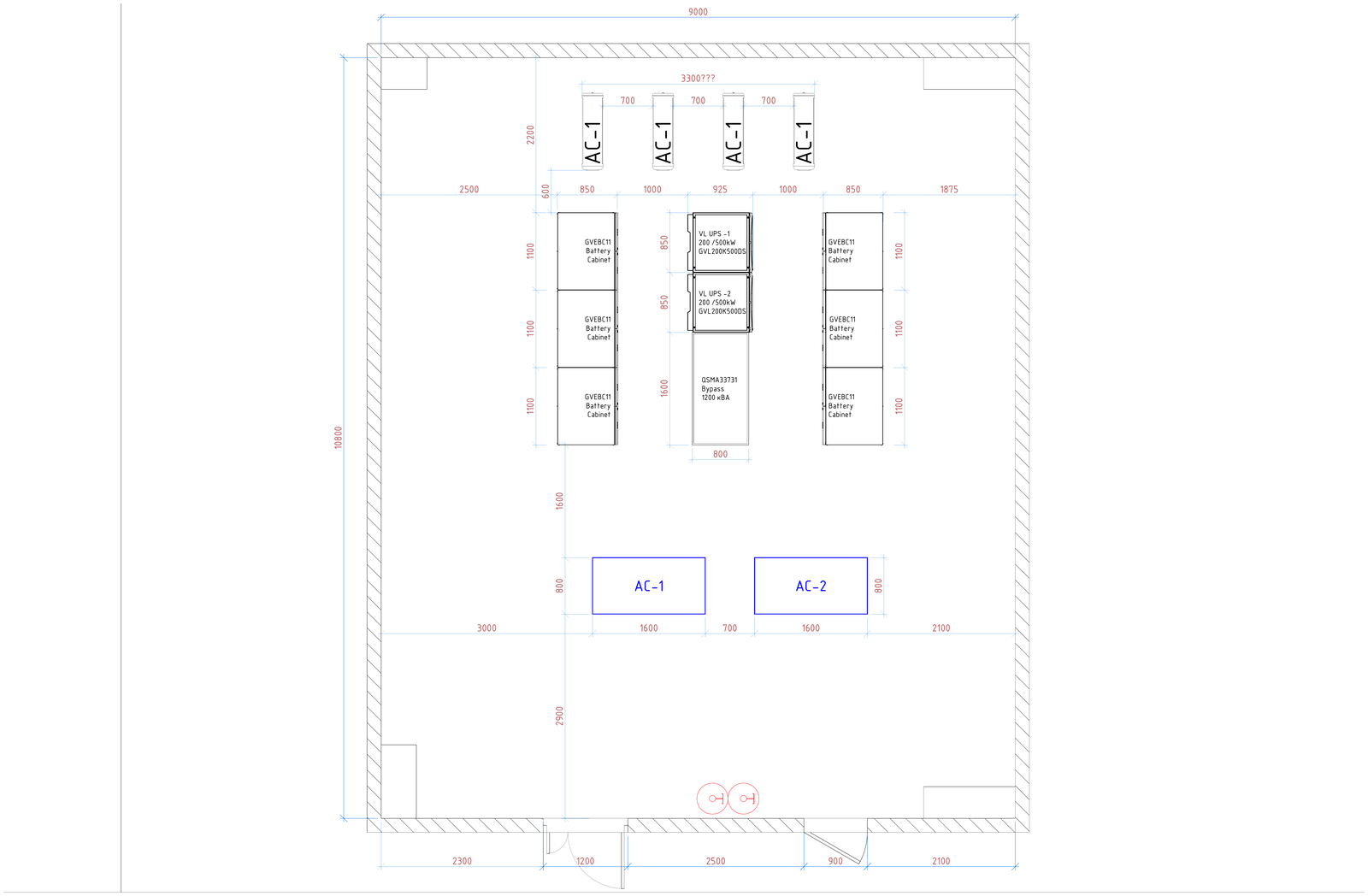

В основном варианте размещения предусмотрены два ИБП Schneider Galaxy VL 200/500 кВт, батарейные шкафы GVEBC11, байпас 1200 кВА и четыре охлаждающих блока вокруг оборудования. Проект дает целостную основу для модернизации помещения ИБП с учетом резервирования и компоновки инженерных систем.

Для Казатомпром был подготовлен проект контейнерного ЦОД с комплектом компоновочных схем, чертежей контейнера, спецификаций и сопутствующих материалов по инженерным системам. В рабочей папке есть схемы мобильного ЦОД, ТЗ, чертежи контейнерного модуля, материалы по АГПТ и фото.

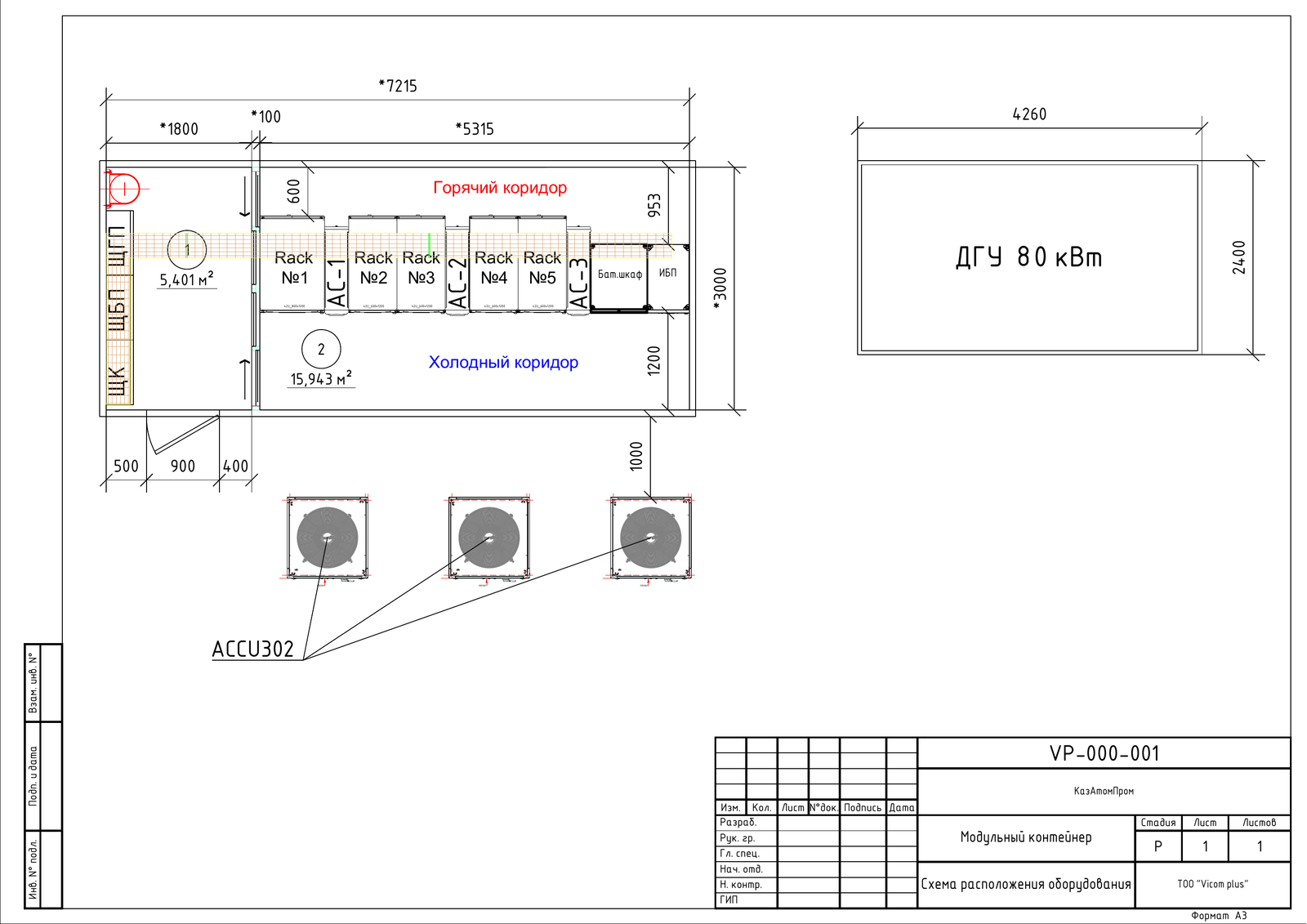

На схеме размещения оборудования показаны пять серверных стоек 42U, три кондиционера, ИБП, батарейный шкаф, щиты гарантированного и бесперебойного питания и дизель-генератор 80 кВт. Проект предусматривает классическую организацию горячего и холодного коридора внутри контейнерного модуля.

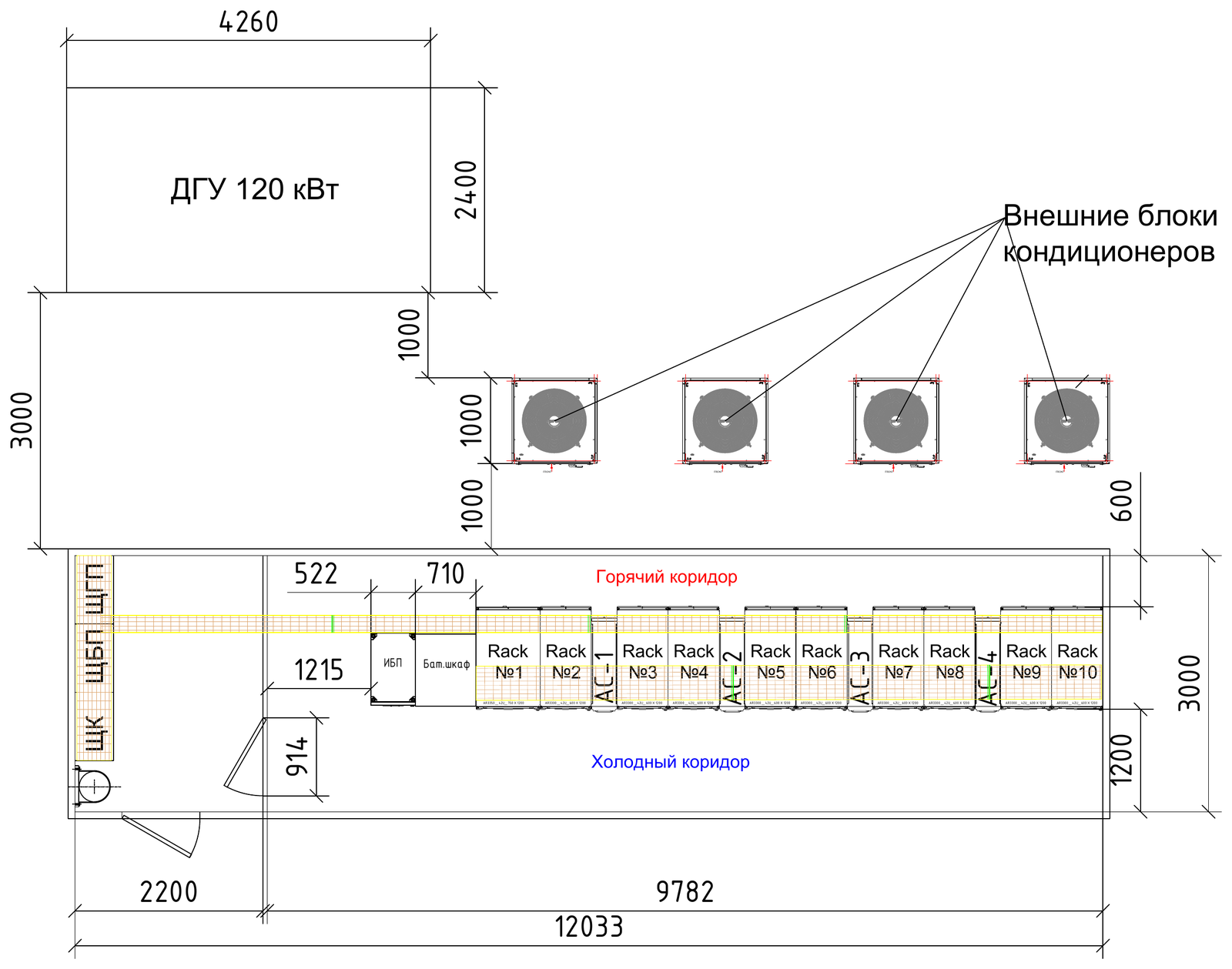

Для ERG был разработан проект мобильного ЦОД для площадки в Актау. В рабочем комплекте есть схема мобильного ЦОД, DWG-исходники, спецификации по основному оборудованию, СКС, разделам ПТ, ПС, СКУД, ВН и расчетные материалы.

На схеме размещения показаны десять стоек, четыре кондиционера, ИБП с батарейным шкафом, щиты ЩБП и ЩГП, а также дизель-генератор 120 кВт. Проект предусматривает организацию горячего и холодного коридора внутри мобильного модуля.

Для Банка ЦентрКредит был подготовлен проект модернизации ЦОД на площадке по улице Панфилова в Алматы. В рабочей папке собраны рабочие чертежи, варианты расстановки оборудования, схемы с кондиционерами и изоляцией коридоров, силовая часть, спецификации и смежные технические материалы.

На основном листе показаны серверные и коммутационные шкафы, внутрирядные кондиционеры, модульные распределительные панели PDU и расширение площадки на две дополнительные стойки. Проект отражает обновление компоновки и инженерной инфраструктуры действующего ЦОД без потери эксплуатационной логики объекта.

Для Казатомпром был подготовлен проект модульного контейнерного ЦОД с комплектом компоновочных схем, чертежей контейнера и спецификаций. В рабочей папке собраны схема размещения оборудования, чертежи контейнерного серверного модуля, техническое задание и фотофиксация объекта.

На плане показаны пять серверных стоек, три охлаждающих блока, ИБП, батарейный шкаф, щиты гарантированного и бесперебойного питания и дизель-генератор 80 кВт. Проект предусматривает классическую организацию горячего и холодного коридора внутри контейнера.

Для Университета Международного Бизнеса имени Кенжегали Сагадиева был разработан рабочий проект серверной в здании UIB на проспекте Абая 8А в Алматы. В комплект вошли архитектурные решения, силовое электроснабжение, ОВиК, пожаротушение, СКС для здания и ЦОД, СКУД и сводная спецификация оборудования.

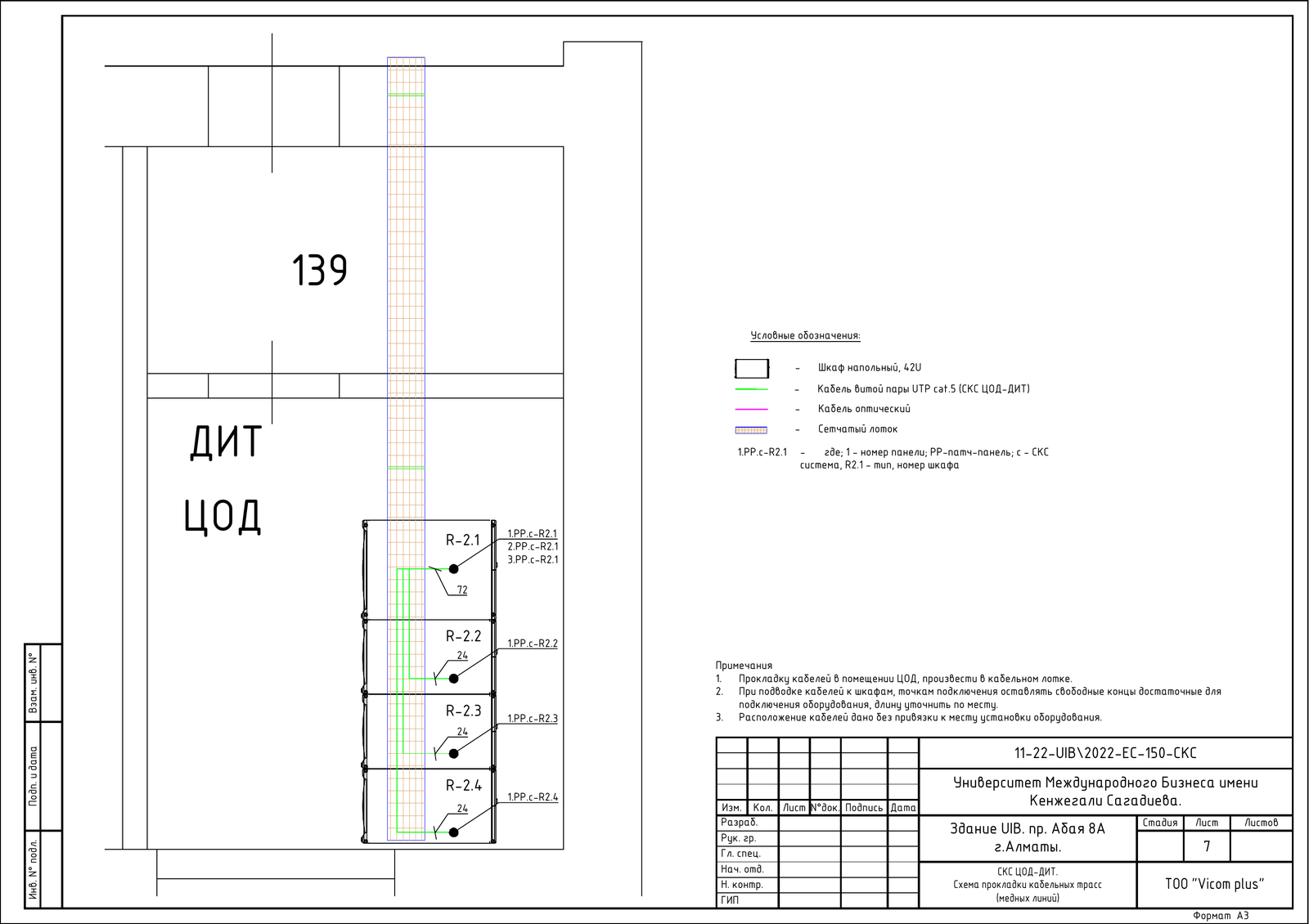

Рабочая папка содержит отдельные альбомы по каждой инженерной системе, а в схемах ЦОД показаны трассы оптических и медных линий, шкафы, помещение ДИТ и серверная зона. Отдельно проработана установка ИБП E3M 200 кВА и сопутствующей инфраструктуры.

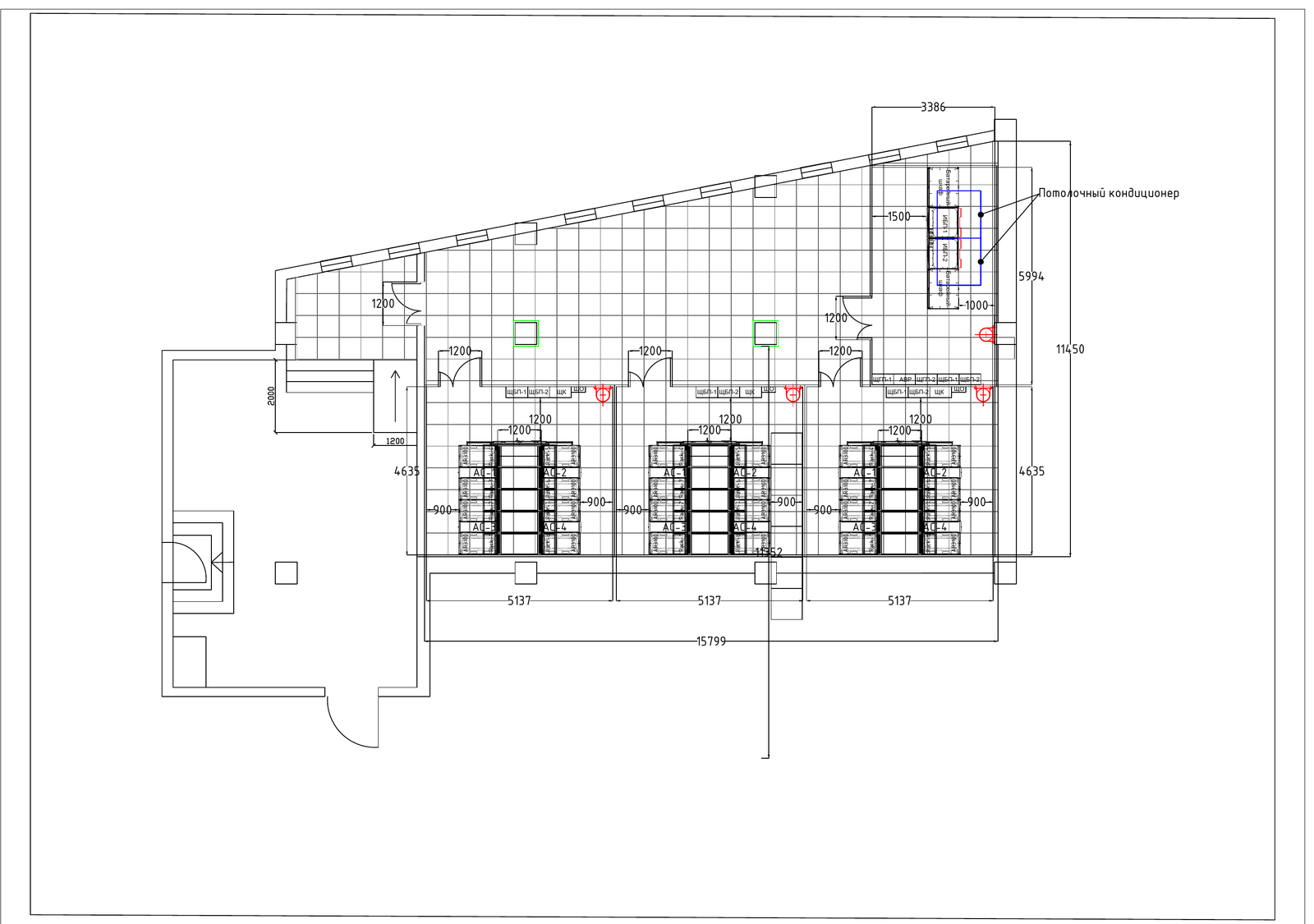

Для ЦОД ИТЦ УДП был подготовлен проект с поэтапной проработкой схем размещения оборудования, СКС, электроснабжения и спецификаций. В рабочей папке есть планы, схема ЦОД, пояснительная записка, техническое задание, расчеты и отдельные материалы по ЭМ и смежным системам.

На схеме размещения показаны восемь стоек, четыре кондиционера, два ИБП с батарейными шкафами, АВР, щиты гарантированного и бесперебойного питания. Проект формирует основу для модернизации помещения ЦОД с учетом компоновки, резервирования и инженерных связей.

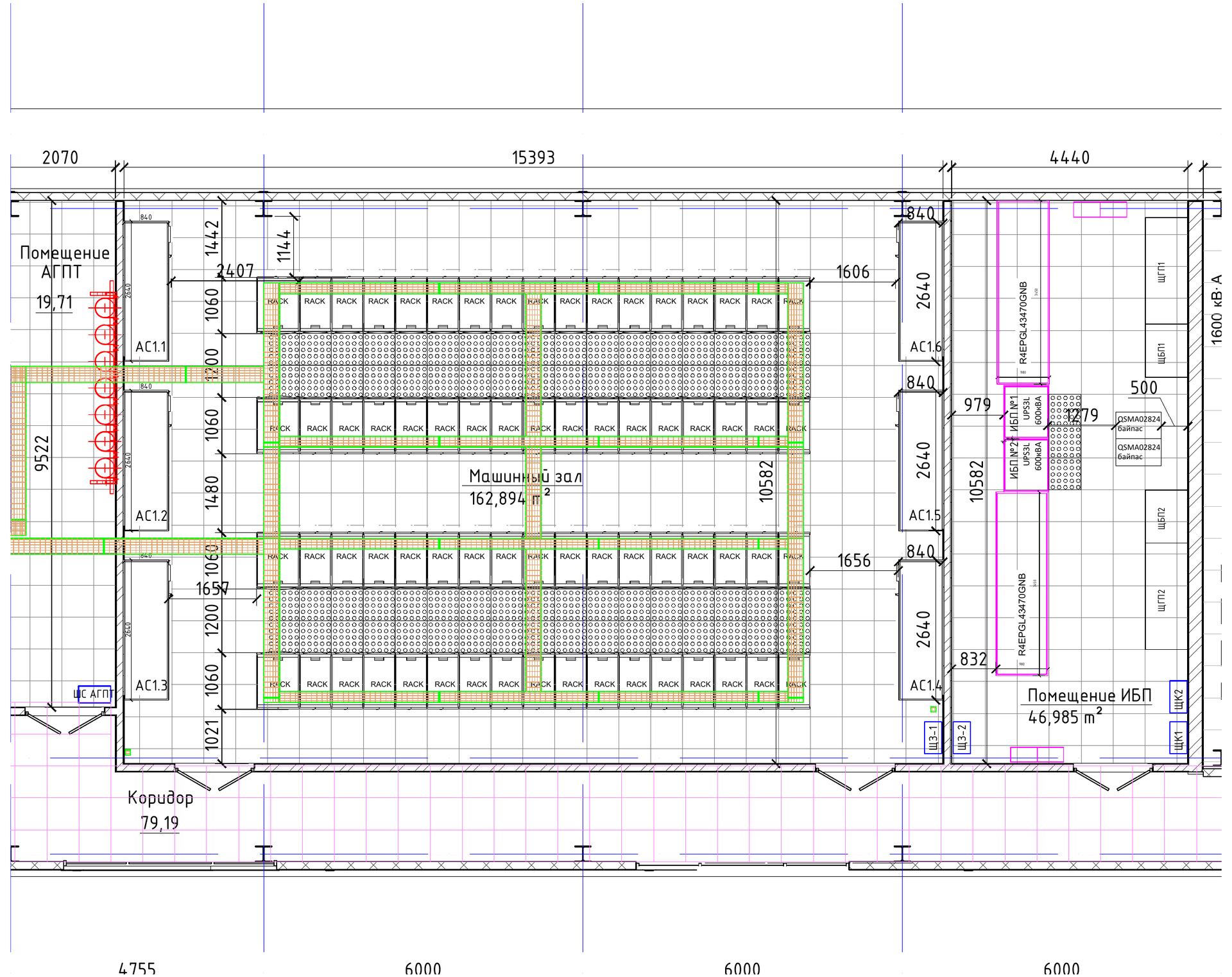

Для площадки Казтелепорт в Нур-Султане был подготовлен проект инженерной инфраструктуры ЦОД с детальной компоновкой машинного зала, помещения ИБП и систем охлаждения. В рабочем комплекте есть план размещения оборудования, спецификации, расчеты и сопутствующие проектные материалы.

На схеме показаны три ряда серверных стоек, отдельное помещение ИБП, щиты ЩГП и ЩБП, а также шесть прецизионных кондиционеров по периметру машинного зала. Проект охватывает основную инженерную компоновку площадки ЦОД и подготовку к дальнейшей реализации.

Для KZI Bank был разработан проект серверной с размещением инженерной инфраструктуры, внешних блоков охлаждения и распределения электропитания. В папке проекта есть схема размещения оборудования, рабочие версии плана, спецификации и расчетные материалы.

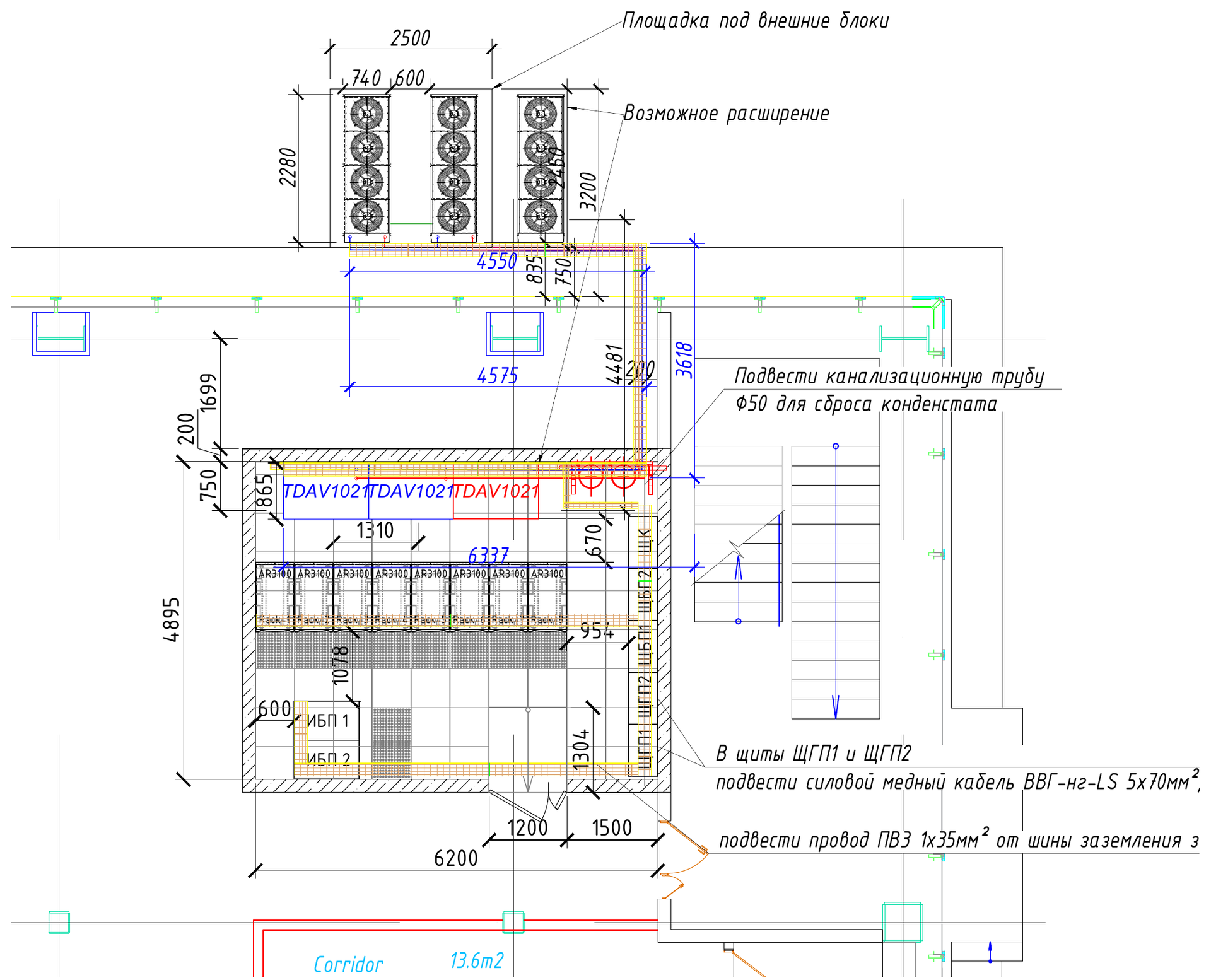

На плане показаны восемь серверных стоек, два ИБП, щиты ЩГП и ЩБП, а также площадка под внешние блоки кондиционирования с возможностью расширения. Комплект подходит как реализованный кейс по проектированию компактной банковской серверной.

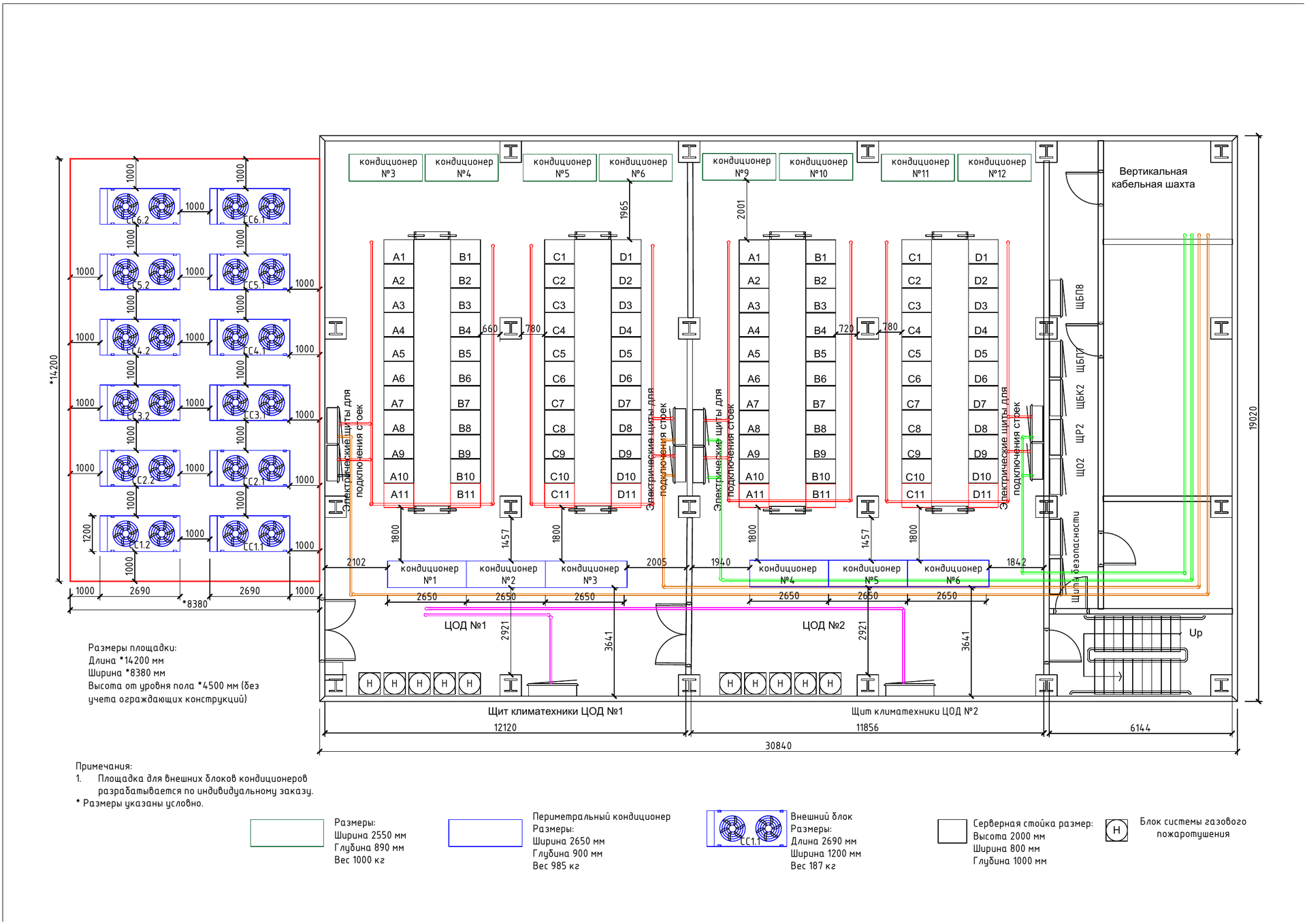

Для площадки Казахтелеком АТС-47 был подготовлен проект модернизации ЦОД с новой схемой размещения оборудования и системой охлаждения. В рабочей папке собраны планы машинных залов, схема размещения оборудования, расчеты кабельных трасс и спецификации на кондиционирование.

На схеме видны два машинных зала, серверные ряды, площадка под внешние блоки кондиционеров и распределение климатического оборудования по зонам. Это сильный кейс по проектированию инженерной инфраструктуры действующего ЦОД.

Для объекта HUMANS в Ташкенте был подготовлен полный проект инженерной инфраструктуры центра обработки данных. По составу документов это один из самых полных кейсов года: в папке есть разделы по фальшполу, металлоконструкциям, СКС, электроснабжению, бесперебойному питанию, заземлению, СКУД, охранной сигнализации, видеонаблюдению и газовому пожаротушению.

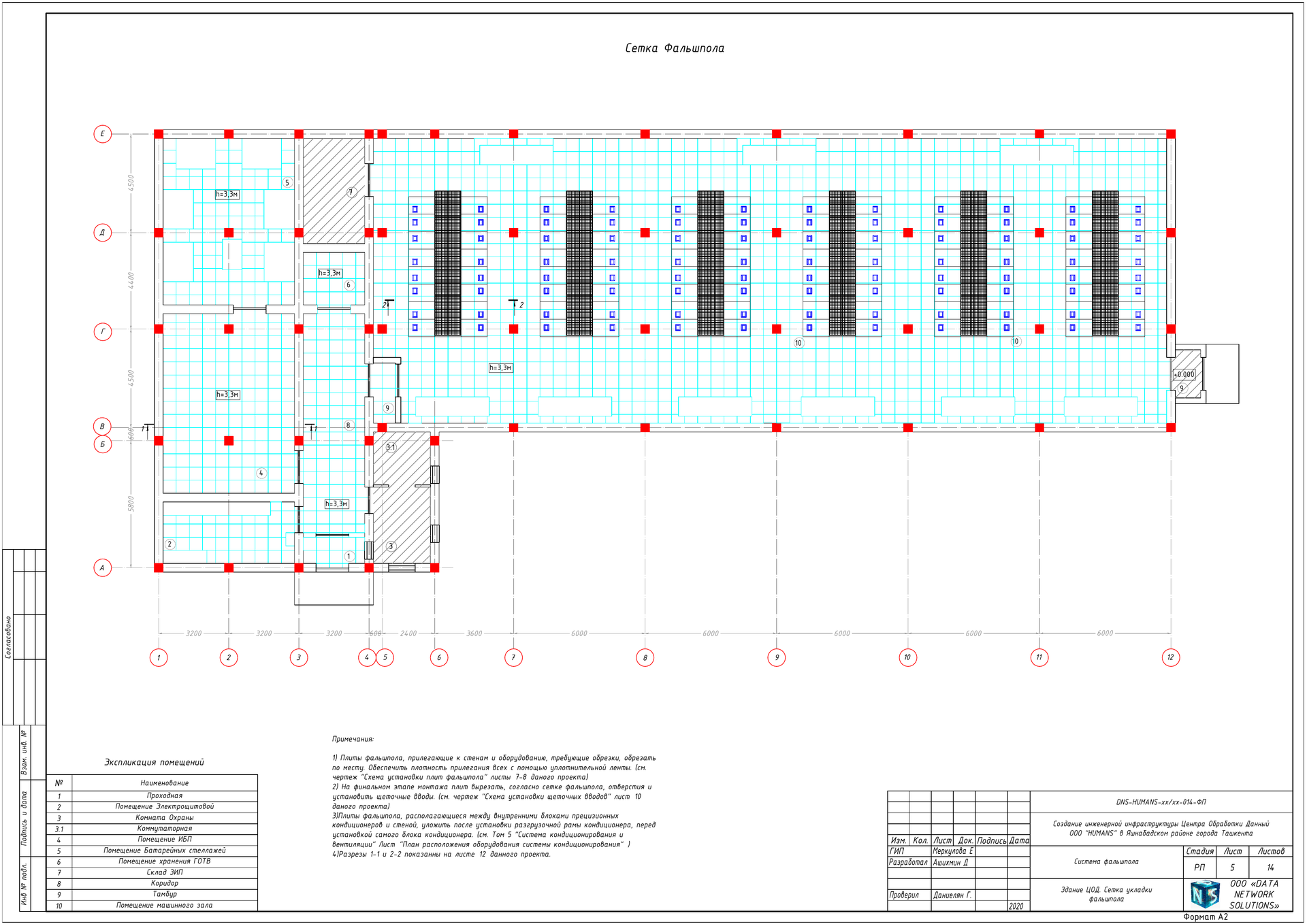

В качестве обложки использован лист с сеткой фальшпола машинного зала и вспомогательных помещений. Этот проект хорошо показывает комплексный подход к проектированию инженерной инфраструктуры ЦОД.

Для АО "ЕНПФ" в 2021 году был подготовлен технический проект линейно-кабельных сооружений и силового электрооборудования для офисных этажей в Samal Towers. В комплекте есть отдельные альбомы по СКС и силовому электрооборудованию, структурные схемы, планы этажей, схемы рабочих мест и кабельные журналы.

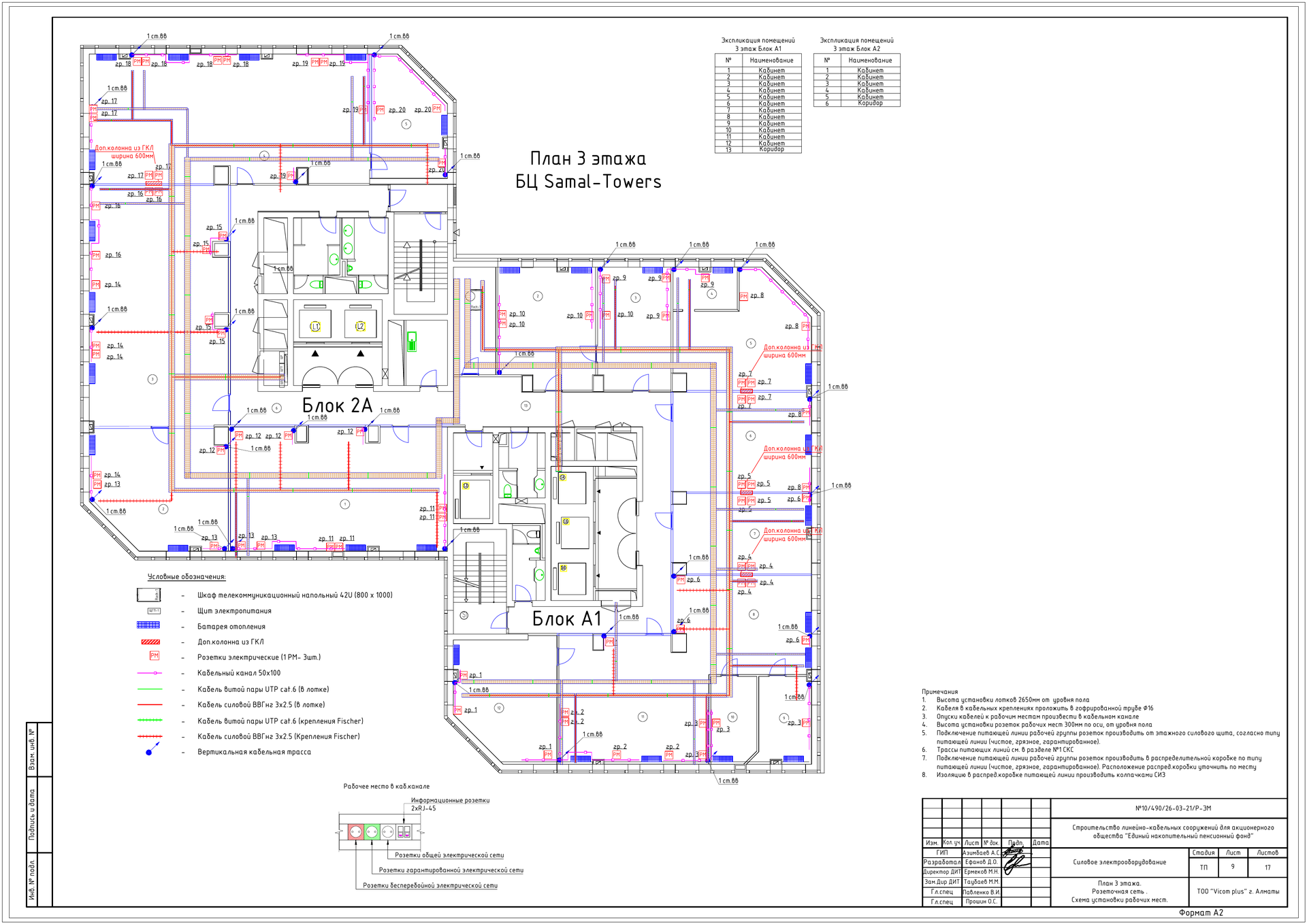

На выбранном листе показан один из этажных планов с трассировкой кабельных линий, размещением электрических розеток, телекоммуникационных шкафов и щитов питания. Это реализованный проектный кейс для крупного офисного объекта.

В 2020 году команда Vicom Plus подготовила проект инженерной инфраструктуры модульного ЦОД для площадки Казтелепорт в Астане.

• эскизный проект МЦОД;
• таблицы теплопритоков и электрических нагрузок для вариантов 5 кВт и 7 кВт на стойку;
• раздел ОВиК для проектной проработки инженерной инфраструктуры;

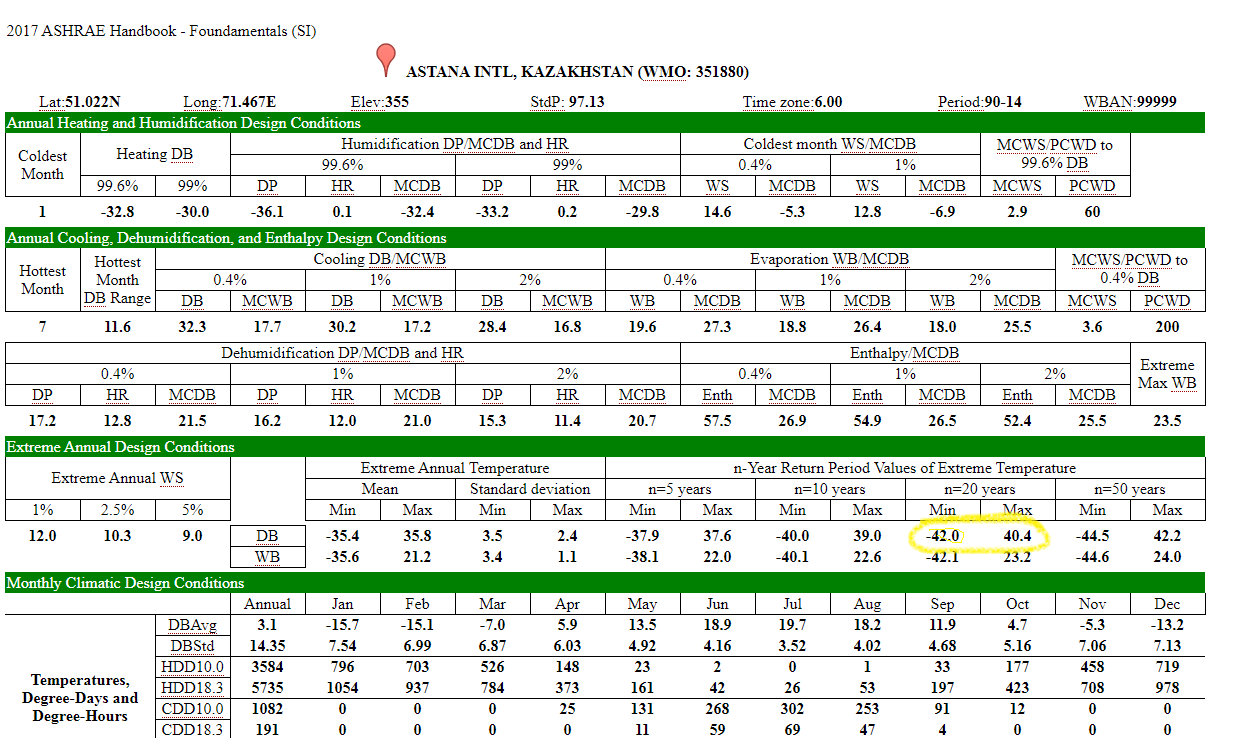

• климатические исходные данные ASHRAE для Астаны, использованные в расчетах.

Для КазНУ в 2020 году была выполнена проектная проработка контейнерного решения ЦОД с подбором ключевой инженерной инфраструктуры.

• предварительная схема контейнерного ЦОД;
• вариант с ДГУ и кондиционерами;
• коммерческое предложение по контейнерному решению;
• спецификация от 8 декабря 2020 года.

По проекту НИТ в 2020 году велась проектная проработка инженерной инфраструктуры ЦОД на стадии предварительных схем и моделирования.

• модель v2 для оценки компоновки;
• предварительные схемы инженерной инфраструктуры;
• рабочие DWG-файлы и PDF-экспорт предварительной стадии;
• проработка на основе конфигурации RMS_Double9_Raum.

Для Нурбанк в 2020 году был собран комплект проектной документации по серверной и инженерной инфраструктуре.

• техническое задание в двух редакциях;
• общая пояснительная записка от 11.03.2020;
• раздел ЭМ в составе проектного комплекта;
• папка «проект + спека» с рабочими материалами по объекту.
